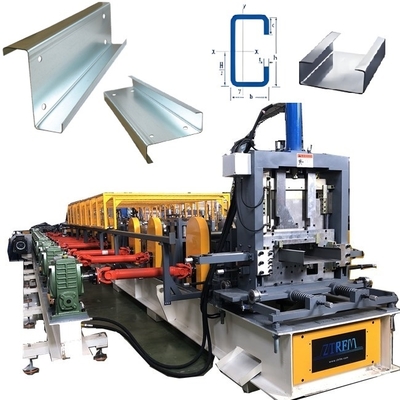

Il tipo di cambio della macchina per purline 350 C e Z è progettato per produrre la purline C, la purline Z in lotto completamente automaticamente.Questa macchina di modalità supporta le seguenti dimensioni gamma di C purline e Z purline.

1. larghezza C (80~350) mm, larghezza Z (120~350mm) può essere liberamente trasformato;

2. margine piccolo (8-20 mm) e margine piccolo ≤ 0,8 * (altezza della vita -20);

3. altezza della vita (30-100) mm e altezza della vita ≤ 0,95 * (larghezza inferiore - bordo piccolo -30);

Spessore regolabile della piastra t (1.0~3.5) mm;

Materiale di supporto:Q195, Q235, Q345B Acciaio laminato a caldo o acciaio laminato a caldo

Può supportare il seguente tipo di punzonatura: E anche possiamo progettare la macchina secondo il vostro profilo di disegno

Tipo di cambio per macchine a catena 350 C e Z per motori pesanti

Tipo di cambio per macchine a catena 350 C e Z per motori pesanti

Come lo spessore del materiale a 3,5 mm, lo progettiamo come i seguenti tipi:

1. per la parte di alimentazione della bobina, albero guida di alimentazione + ruota guida

• Livellamento di tre, quattro e due fili di piombo, caldo e trattamento termico del filo completamente solido, e galvanoplastica dopo lavorazione di precisione.
• Stazione di rullaggio principale 23 (una delle quali un gruppo di rullaggi regolabile arbitrariamente a 87-95 gradi con modulazione dell'altezza della vita)

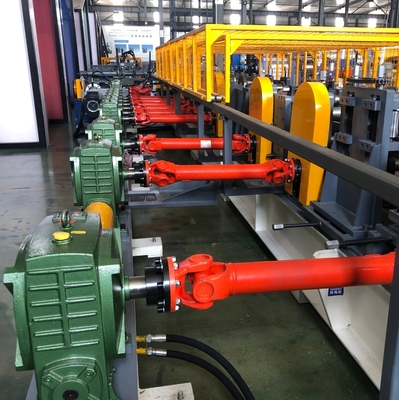

• Trasmissione + supporto per l'estremità dell'albero: tipo di cambio indipendente.
• Equipaggiato con 12 serie di moduli di scambio CZ, l'interruttore può essere completato ruotando 180 gradi, e il binario guida lineare può essere cambiato
• Dispositivo di rullo ad arco anticoncavo
• Barra di compressione, barra retta, barra retta
• Quattro serie di apparecchi di raddrizzamento CZ a doppio uso

P1:parte di livellamento e alimentazione della bobina:

Controllo servomotore per il cambio di larghezza e regolazione del rullo di livellamento.

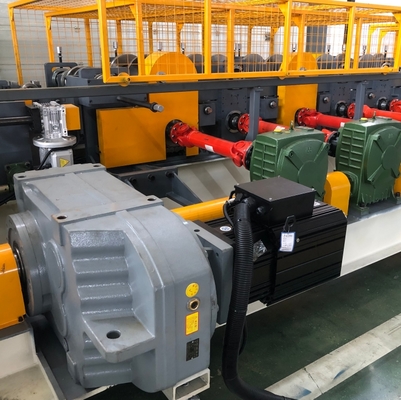

P2 Trasmissione; cambio:Quando si lavora, il cambio piccolo rumore e grande potenza, velocità più veloce e più durevole.

P3: rulli e struttura:materiale a rulli D2, progettato da rulli a nastro, rulli laterali, modellazione

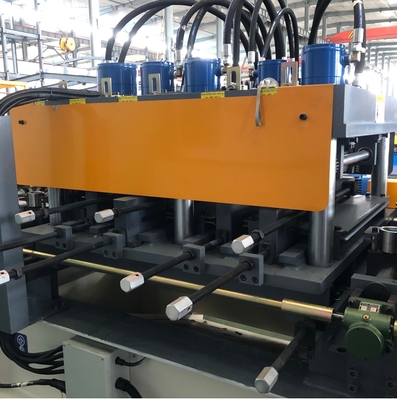

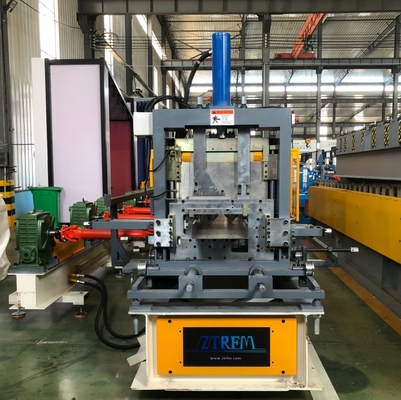

P4: forte taglio:Quando si taglia veloce e facile da regolare.

Se avete bisogno della stessa macchina, vi preghiamo di contattarci in qualsiasi momento.
