Macchine per la formazione di rotoli per la produzione di scaffali per scaffali di supermercati

Supermercato, ripiani formazione macchina.

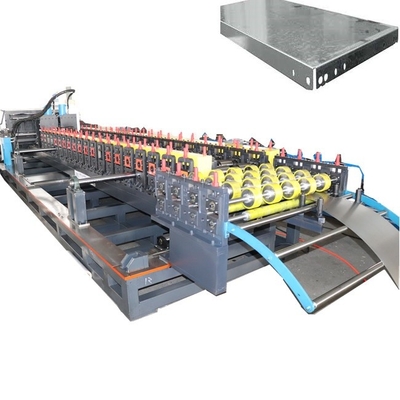

La linea di formazione di rotoli per scaffali per supermercati è progettata per produrre automaticamente i profili dei pannelli degli scaffali.È larghezza variabile linea di formazione di rotoli è in grado di produrre scaffali da 300-600 mm con lunghezza flessibile e servo controllato flessibile sistema di foratura idraulica, dotato di molte nuove caratteristiche che consente di eseguire questo mulino con facilità.macchine per la trasformazione a laminazione principale, su e giù piegando per il bordo e poi al tavolo di ricezione.

Prendiamo ad esempio il seguente profilo di disegno:

Pannello degli scaffali dei supermercati Campione:

Macchine per la lavorazione di materiali di calzatura:

1, Principali parametri tecnicidiSupermercato, ripiani formazione macchine

1- Specificità del prodotto laminato: larghezza 285 mm~685 mm, spessore 0,8 mm

2Velocità di produzione: 6-8 m/min

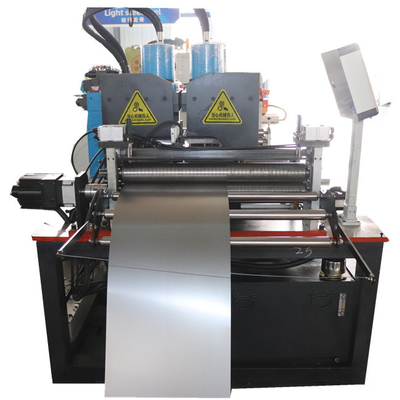

3- Metodo di foratura: alimentazione servo dopo livellamento, foratura idraulica automatica e foratura di entrambi i lati della spaziatura.

4. azionamento idraulico, spazio di foratura piatto

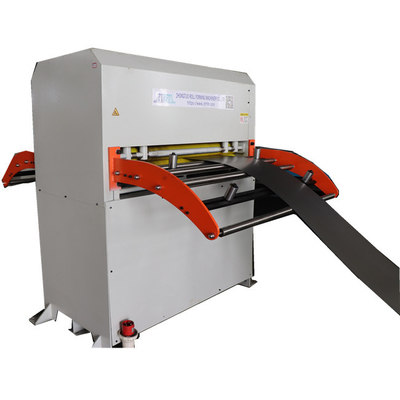

5Motore di livellamento: 4 kW

6. Servo motore di alimentazione 5.5KW

7Potenza della stazione idraulica: 15KW con accumulatore (pompa di grande flusso)

8- Numero di gruppi di formazione: 30 rulli principali di formazione

9. Forma di installazione: adozione di fili di taglio integrale a catena di pannelli murali

10. Forma del trasportatore a rulli: adotta un trasportatore a rulli di tipo split su entrambi i lati, con un lato regolabile automaticamente e un motore regolabile di 1,5 kW

11Materiale del rullo: acciaio 45#, superficie trattata con cromo duro

12. Materiale dello spinello: acciaio di alta qualità 45 # temperato e temperato

Supermercato, ripiani formazione macchinecaratteristiche e vantaggi:

14- Metodo di taglio e ribaltamento: azionamento idraulico, taglio e ribaltamento simultanei dopo la formazione

15. lame da taglio, materiale da stampo: trattamento di spegnimento Cr12

16Sistema di controllo elettrico: l'intera macchina adotta il controllo di conversione di frequenza del PLC del computer industriale

La macchina monotonica per l'imballaggio è un'unità di formazione di un solo rotolo che può produrre prodotti finiti di varie specifiche con rotoli.macchine di livellamento, servo alimentatore, perforatura idraulica di fori continui su entrambi i lati della prima postazione di lavoro (con un passo di 300),perforazione idraulica dell'apertura della coda della seconda postazione di lavoro e quattro lunghi fori di apertura sulla testa, ospite di formazione monotona, dispositivo di taglio e ribaltamento di formazione, stazione idraulica, armadio di controllo del computer, tavolo di scarico e altre parti.

La macchina monotonica adotta una forma divisa di due binari a rulli, con entrambi i lati che si muovono simultaneamente, consentendo cambiamenti rapidi e senza passi di larghezza e dimensione.

Flusso di lavoro della macchina per pannelli da scaffale:

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

Pannello degli scaffali dei supermercati Applicazione:

Supermercato, ripiani formazione macchinevideo di lavoro per riferimento:
