Macchine per la formazione di rotoli ondulati in lamiera
I piccoli profili metallici ondulati sono durevoli eppure senza peso.Infatti, stiamo lavorando per approfondire la migliore macchina per produrre macchine per fogli di tetto ondulati o ondulati.Molto popolare per la costruzione del tetto e del latoI pannelli metallici ondulati hanno recentemente guadagnato una enorme popolarità come tetti e rivestimenti moderni.
La nostra macchina per fogli di copertura è composta da decollatore, dispositivo di alimentazione e livellamento, per taglio, sistema di formazione di rotoli, taglio del palo idraulico, tavolo di esecuzione, stazione idraulica e sistema di controllo PLC.Produrre prodotti standard con resistenza al rendimento fino a 450Mpa,Lunga linea di produzione, buona forma del profilo sui prodotti finali; risparmio di tempo e risparmio di manodopera, che è altamente migliorato l'efficienza della produzione e adatto per la produzione corrente.Questa macchina è facile da usare e funzionare stabile con una buona precisione.
Ecco un profilo di disegno e il prodotto finito:
Cos'è una lastra di copertura ondulata:
Le lamiere di metallo ondulato sono comunemente utilizzate per coperture in una vasta gamma di applicazioni, tra cui rivestimenti per pareti di copertura, recinzioni e schermi.
Costruzioni domestiche come case, chioschi, negozi, ristoranti, ecc.
Laboratori industriali come magazzini, fabbriche, uffici,...
Edifici pubblici quali ospedali, cliniche, scuole,commissari, dipartimenti,teatri o parchi di divertimenti.
La lamiera ondulata viene disegnata in rotoli, piatti di 1200 mm, e inserita nella macchina per la formazione di rotoli ondulati.
Macchine per la formazione di rotoli ondulati in lamiera
Flusso di processo:
Decoiling→guide&manual pre-cutter→roll forming→cutting→run out table
Tecnico dell'intera linea:
|
Decoiler manuale da 5 t
|
1.Capacità: 5 tonnellate
2.Diametro della bobina: 450-550 mm regolabile
3.Larghezza della bobina:Max1350mm
4.Non alimentato, controllo manuale della bobina in acciaio, riduzione e arresto del foro interno
|
|
Manuale pricottatore
|
Il pre-cutter è adatto per la sostituzione frequente delle attrezzature di bobina di acciaio, tagliando la bobina di acciaio in anticipo per una facile sostituzione e riducendo lo spreco della bobina di acciaio. |
|

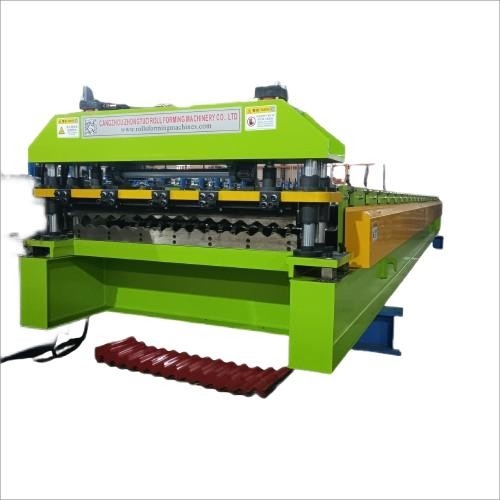

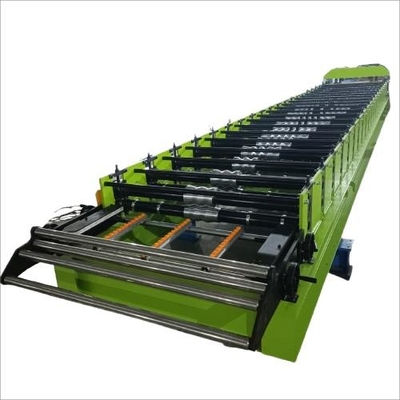

Macchine per la formazione principale
|
1.Framma principale: struttura a trave H di 400 mm, con piastra di supporto centrale in acciaio saldato di spessore di 20 mm.
2- Stazione di formazione: 24 stazioni
3.Materiale dei rulli: acciaio di alta qualità 45#, trattamento cromato, che rende la superficie dei rulli più liscia, migliora la durezza e previene l'abrasione, anti-corrosione aumento della durata di vita
4.Materiale dell'albero:Alto grado 45#, trattamento temperante, prevenzione della deformazione e miglioramento della durezza
5.Diametro dell'albero: 80 mm, solido 6. Potenza del motore:7.5kw 7.Velocità: 0-20m/min
8.Voltaggio:380V,50HZ,3P ((O su richiesta)
9. Trasmissione: Da 1 pollice doppia catena, famoso marchio cinese HRB
|
|
Dispositivi di taglio idraulici
|
1.Materiale della lama: Gcr12 trattamento a scarico 2.Tolleranza di lunghezza: ±1 mm
3- Potenza idraulica:5.5kw
4.Con sistema di raffreddamento dell'aria nella stazione idraulica
5- caratteristica di taglio: condizioni di lavoro stabili e sicure e basso rumore.
6.Connessione dei tubi e dei fili: Tutti i tubi e i fili saranno contrassegnati da numeri o lettere,in modo da facilitare la connessione dei nuovi.
|
|

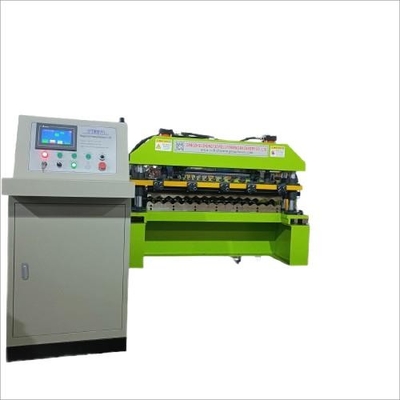

Sistema di controllo
|
1.Convertitore di frequenza: Delta
2.Screen: touch screen
3. PLC marchio: Delta
4.Lingua:cinese e inglese ((O su richiesta dei clienti)
5.Codificatore: Omron
6Caratteristica:il sistema di controllo supporta l'input di più ordini, può soddisfare diverse esigenze di produzione
7Funzioni: controllo della lunghezza di taglio, controllo della quantità di taglio e controllo della velocità
|
| Non c'è più tavolo. |
1. Lunghezza: 3 m
2.Quantità: 2 serie
|
| Parti di ricambio |
- Scatola degli attrezzi: 1 set
- 4 fusibili, 2 interruttori, 2 catene.
|
