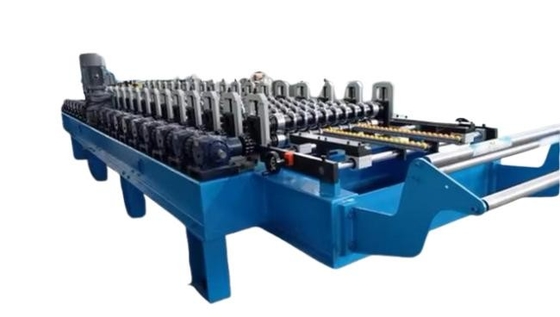

Macchine per la formazione di rotoli di lamiere di metallo per tetti corrugati ad alta velocità

Macchine per la produzione di lamiere per tetti in metallo ondulato ad alta velocità

Una macchina per coperture a metallo ondulato ad alta velocità è un'attrezzatura industriale progettata per la produzione efficiente e rapida di coperture a metallo ondulato.Questi fogli sono comunemente utilizzati nella costruzione a fini di copertura a causa della loro durataLa macchina automatizza il processo di formazione, taglio e modellazione delle lamiere metalliche nel profilo ondulato desiderato.

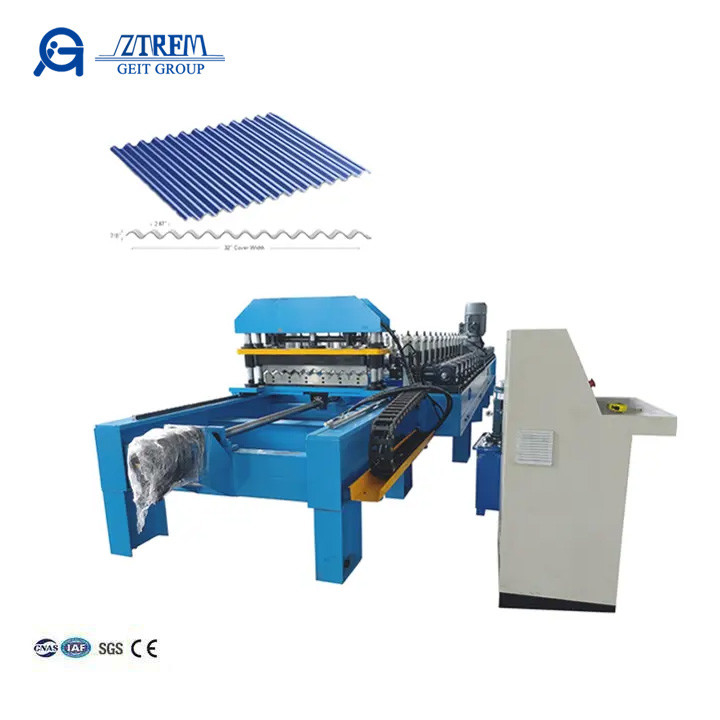

Ecco un profilo di disegno e il prodotto finito:

Flusso di elaborazione:
Decoiler→materiale da alimentazione→formazione di rotoli→taglio→ricezione del prodotto

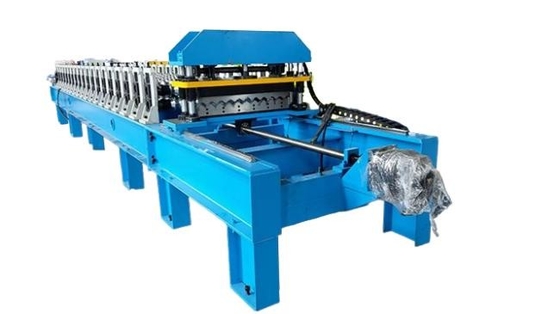

Macchine per la produzione di lamiere per tetti in metallo ondulato ad alta velocità

Dispositivo di alimentazione
La bobina di metallo viene introdotta nella macchina attraverso un insieme di rulli e guide per garantire un processo regolare e continuo.
1Utilizza rulli di gomma per proteggere la superficie delle materie prime.
2. Facile regolazione per diversi spessori di materie prime utilizzando ruote a mano.
3La larghezza della piattaforma è comodamente regolabile tramite ruota a mano, con cuscinetti incorporati per proteggere i bordi delle lamiere di acciaio.

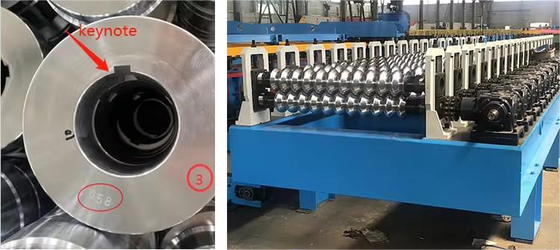

Dispositivo per la formazione di rotoli
Questo è il cuore della macchina, dove il foglio di metallo viene formato in un profilo ondulato.
1.45# Acciaio, trattamento cromato (spessore Cr:0.05 mm), anti-corrosione, aumento della durezza, buona durezza cromata spessa per un lungo tempo di servizio.
2. Ogni rullo ha un numero e con le chiavi, può fissare sull'albero in modo stabile

Dispositivo di trasmissione
Trasmissione del cambio, stabile e non sfuggente.

Dispositivo di taglio idraulico

Dopo che il foglio di metallo è stato ondulato, viene utilizzato un meccanismo di taglio per tagliare il foglio alla lunghezza desiderata.
1.Tipo di lavoro:servomotore idraulico di taglio servomotore di 5,5 kW
2.Metodo di guida:per tipo di pilastro
3Potenza del motore idraulico: 4 kW
4.Materiale di taglio: GB-Cr12 con trattamento termico
5Tolleranza di lunghezza di taglio ±10m/2mm

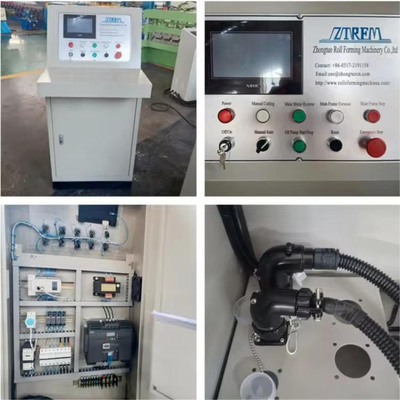

Sistema di controllo PLC
Le macchine moderne sono dotate di un sistema di controllo che consente agli operatori di impostare i parametri, monitorare il processo produttivo e apportare le modifiche necessarie.Questo può includere funzionalità come interfacce touchscreen e controller logici programmabili (PLC).
Marchio
Marchio PLC: Delta
Marca dell'inverter: Delta Low parte elettrica: Schneider
Encoder: Omron
Funzione:
1.Plug per l'aviazione, facile da installare.
2- Funzionamento automatico.
3.Lingua di funzionamento:inglese (fornisce personalizzato)
4.Coassicurazione nazionale, ricambi marchi Siemens e Schneider

Stazione idraulica
7Motore da.5 kW con sistema di raffreddamento per un uso prolungato.

Impilato automatico
3m trasportatore

Impilato automatico
6 m di imballaggio automatico
