MPBC totalePanelliRdi scambioS- Sì.Macine
I piccoli profili metallici ondulati sono durevoli eppure senza peso.Infatti, stiamo lavorando per approfondire la migliore macchina per produrre macchine per lamiere ondulate o da copertura ondulate.Molto popolare per la costruzione del tetto e del latoI pannelli metallici ondulati hanno recentemente guadagnato una enorme popolarità come tetti e rivestimenti moderni.
La nostra macchina per fogli di copertura è composta da decollatore, dispositivo di alimentazione e livellamento, per taglio, sistema di formazione di rotoli, taglio del palo idraulico, tavolo di esecuzione, stazione idraulica e sistema di controllo PLC.Produrre prodotti standard con resistenza al rendimento fino a 450Mpa,Lunga linea di produzione, buona forma del profilo sui prodotti finali; risparmio di tempo e risparmio di manodopera, che è altamente migliorata l'efficienza della produzione e adatta per la produzione corrente.Questa macchina è facile da usare e funzionare stabile con una buona precisione.

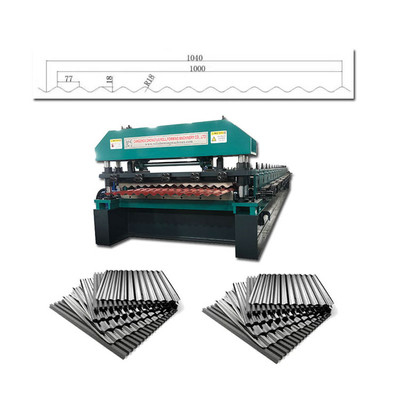

Ecco un profilo di disegno e il prodotto finito:
Che cos' è una lastra di copertura per pannelli PBC:
I pannelli PBC possono essere utilizzati sia per applicazioni sul tetto che per le pareti.
MPBC totalePanelliRdi scambioS- Sì.Macine
Flusso di elaborazione:
Decoiler→materiale da alimentazione→formazione di rotoli→taglio→ricezione del prodotto
Tecnico dell'intera linea:
|
Decoiler manuale da 5 t
|
1.Capacità: 5 tonnellate
2.Diametro della bobina: 450-550 mm regolabile
3.Larghezza della bobina:Max1350mm
4.Non alimentato, controllo manuale della bobina in acciaio, riduzione e arresto del foro interno
|
|
Pre-taglio manuale
|
Il pre-cutter è adatto per la sostituzione frequente delle attrezzature di bobina di acciaio, tagliando la bobina di acciaio in anticipo per una facile sostituzione e riducendo lo spreco della bobina di acciaio. |
|

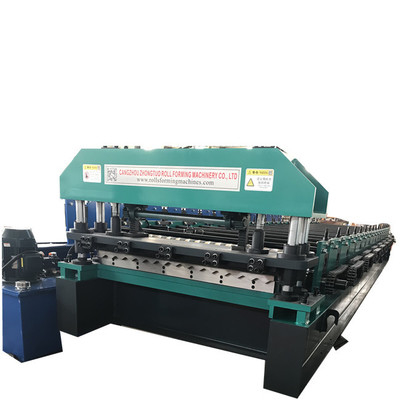

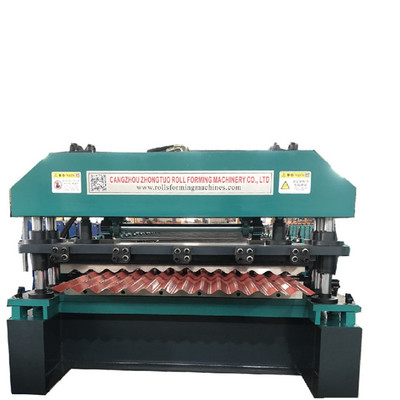

Macchine per la formazione principale
|
1.Framma principale: struttura a trave H di 400 mm, con piastra di supporto centrale in acciaio saldato di spessore di 20 mm.
2- Stazione di formazione: 24 stazioni
3.Materiale dei rulli: acciaio di alta qualità 45#, trattamento cromato, che rende la superficie dei rulli più liscia, migliora la durezza e previene l'abrasione, anti-corrosione aumento della durata di vita
4.Materiale dell'albero:Alto grado 45#, trattamento temperante, prevenzione della deformazione e miglioramento della durezza
5.Diametro dell'albero: 80 mm, solido 6. Potenza del motore:7.5kw 7.Velocità: 0-20m/min
8.Voltaggio:380V,50HZ,3P ((O su richiesta)
9. Trasmissione: Da 1 pollice doppia catena, famoso marchio cinese HRB
|
|
Dispositivi di taglio idraulici
|
1.Materiale della lama: Gcr12 trattamento a scarico 2.Tolleranza di lunghezza: ±1 mm
3- Potenza idraulica:5.5kw
4.Con sistema di raffreddamento dell'aria nella stazione idraulica
5- caratteristica di taglio: condizioni di lavoro stabili e sicure e basso rumore.
6.Connessione dei tubi e dei fili: Tutti i tubi e i fili saranno contrassegnati da numeri o lettere,in modo da facilitare la connessione dei nuovi.
|
|
Sistema di controllo
|
1.Convertitore di frequenza: Delta
2.Screen: touch screen
3. PLC marchio: Delta
4.Lingua:cinese e inglese ((O su richiesta dei clienti)
5.Codificatore: Omron
6Caratteristica:il sistema di controllo supporta l'input di più ordini, può soddisfare diverse esigenze di produzione
7Funzioni: controllo della lunghezza di taglio, controllo della quantità di taglio e controllo della velocità
|
| Non c'è più tavolo. |
1. Lunghezza: 3 m
2.Quantità: 2 serie
|
| Parti di ricambio |
- Scatola degli attrezzi: 1 set
- 4 fusibili, 2 interruttori, 2 catene.
|
Dispositivo di alimentazione
La bobina di metallo viene introdotta nella macchina attraverso un insieme di rulli e guide per garantire un processo regolare e continuo.
1Utilizza rulli di gomma per proteggere la superficie delle materie prime.
2. Facile regolazione per diversi spessori di materie prime utilizzando ruote a mano.
3La larghezza della piattaforma è comodamente regolabile tramite ruota a mano, con cuscinetti incorporati per proteggere i bordi delle lamiere di acciaio.

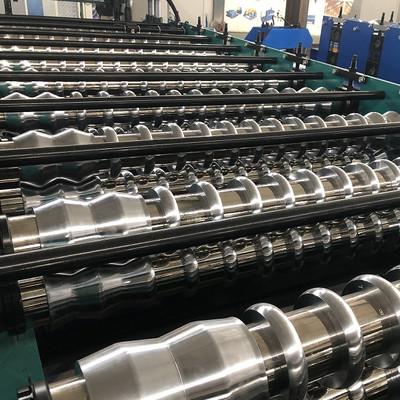

Dispositivo per la formazione di rotoli
Questo è il cuore della macchina, dove il foglio di metallo viene formato in un profilo ondulato.
1.45# Acciaio, trattamento cromato (spessore Cr:0.05 mm), anti-corrosione, aumento della durezza, buona durezza cromata spessa per un lungo tempo di servizio.
2. Ogni rullo ha un numero e con le chiavi, può fissare sull'albero in modo stabile
Dispositivo di trasmissione
Trasmissione del cambio, stabile e non sfuggente.
Dispositivo di taglio idraulico
Dopo che il foglio di metallo è stato ondulato, viene utilizzato un meccanismo di taglio per tagliare il foglio alla lunghezza desiderata.
1.Tipo di lavoro:servomotore idraulico di taglio servomotore di 5,5 kW
2.Metodo di guida:per tipo di pilastro
3Potenza del motore idraulico: 4 kW
4.Materiale di taglio: GB-Cr12 con trattamento termico
5Tolleranza di lunghezza di taglio ±10m/2mm

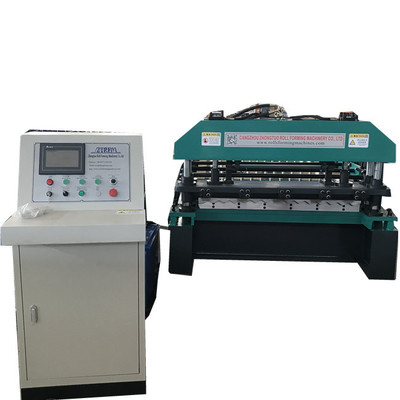

Sistema di controllo PLC
Le macchine moderne sono dotate di un sistema di controllo che consente agli operatori di impostare i parametri, monitorare il processo produttivo e apportare le modifiche necessarie.Questo può includere funzionalità come interfacce touchscreen e controller logici programmabili (PLC).
Marchio
Marchio PLC: Delta
Marca dell'inverter: Delta Low parte elettrica: Schneider
Encoder: Omron
Funzione:
1.Plug per l'aviazione, facile da installare.
2- Funzionamento automatico.
3.Lingua di funzionamento:inglese (fornisce personalizzato)
4.Coassicurazione nazionale, ricambi marchi Siemens e Schneider
Stazione idraulica
7Motore da.5 kW con sistema di raffreddamento per un uso prolungato.
Impilato automatico
3m trasportatore
Impilato automatico
6 m di imballaggio automatico
