Macchina per la formazione di rotoli di fogli di profilati per tetti di scatole metalliche controllata da PLC

MetalliBbovinoProfileRdi scambioS- Sì.RpiovraMacine

I fogli di copertura a profilo di scatola sono attualmente il nostro prodotto più popolare in quanto offrono un'alternativa moderna al vecchio stile ondulato ad un prezzo molto competitivo.ogni scatola di profilati di lamiere da copertura prezzo intorno a 6.5USD/metro.

Quali fogli di copertura a profilo di scatola?

Per un supporto e una stabilità aggiuntivi, i profilati sono di 32 mm di profondità e di 200 mm di centro.due costole in più possono essere arrotolati formati in ogni valle del foglio.

I copritrici GBR fabbricano fogli di copertura a profilo di scatola a partire da una bobina di acciaio piatto rivestito che viene lavorata tramite una macchina per la formazione di rotoli.

Il profilo della scatola è un'alternativa moderna ai fogli di metallo ondulato, la cui larghezza effettiva di copertura è di 1000 mm.Ha anche un solco capillare lungo un bordo che elimina la necessità di utilizzare strisce di tenuta ed è prova di.

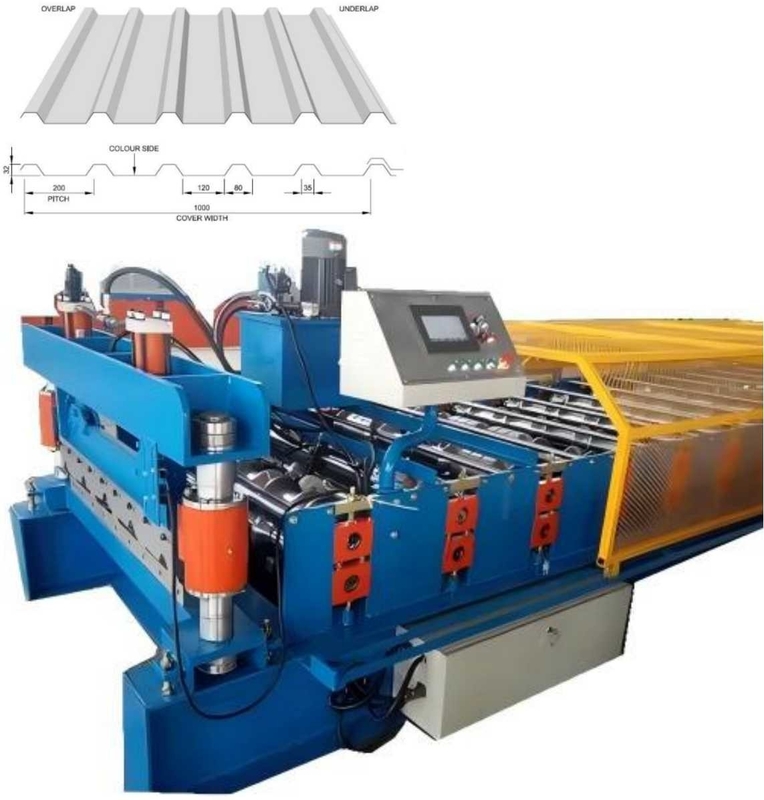

Ecco.sonoprofilo di disegno e prodotto finitos:

Disposizione della macchina per laminare fogli di copertura a profilo di scatola metallica

Sgombero Alimentazione e guida Formazione di rotoli Taglio Raccolta.

MetalliBbovinoProfileRdi scambioS- Sì.RpiovraMacine

Discolatore idraulico automatico

L'uncoiler idraulico consente un rapido cambio di coli di acciaio con un minimo di lavoro manuale.Il uncoiler è alimentato con un sistema di feedback che garantisce il primo rotolo non è necessario per girare la bobinaE lo scrollatore ruoterà come richiesto per ridurre il potenziale di sovraccarico.

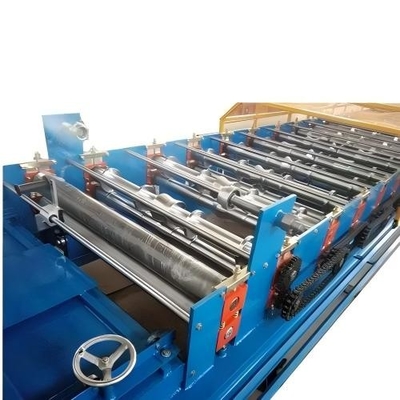

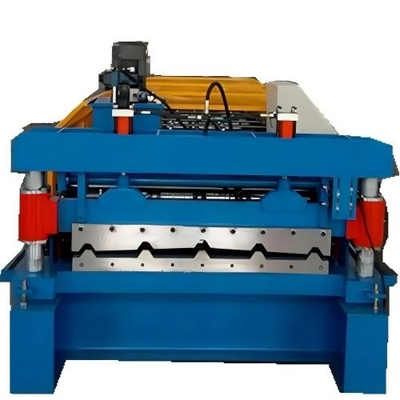

Macchine per la formazione di rotoli

Materiale della bobina: IG, PPGI, SS, HR, CR. 235-550MPA

Distanza di spessore: 0,2-0,8 mm

Velocità della linea: 15-20 m/min

Potenza del motore principale: 7,5 kW

Voltaggio della macchina, frequenza, fase:440 V, 50 Hz, 3fase

Stazione di rotazione: 20 stazioni

Materiale del rullo: ASTM 1045 superficie cromata con durezza 58-62 gradi, CNC,

Diametro dell'albero: ¢76 mm Materiale: ASTM1045 con spegnimento e temperatura

Trasmissione: in catena

Il telaio della base della macchina adotta acciaio di saldatura a trave H

Colonna cromata a macchina come supporti

Per evitare incidenti, tutte le parti di azionamento adottano protezioni

Unità di taglio

Tipo di taglio: idraulico, collegato all'unità idraulica di perforazione

Potenza di taglio da motore idraulico da 5,5 kWAC

Pressione di lavoro idraulica: 12-16Mpa

Taglio dopo modellazione: taglia il foglio prima della formazione del rotolo alla lunghezza richiesta

Movimento di taglio: la parte di formazione del rotolo non si ferma durante il taglio

Materiale della lama:Cr12 con trattamento termico

Misurazione della lunghezza: misurazione automatica della lunghezza dell'encoder, marca: Omron

Tolleranza di lunghezza: +/- 1,5 mm per prodotto finale

Casella controllata

Impostazione programmabile delle dimensioni del profilo: da fornire

Unità di taglio programmabile, lunghezze diverse in un ciclo di programmazione senza restrizioni quantitative (senza fermare l'apparecchiatura di funzionamento)

Arresto automatico dell'apparecchiatura dopo il completamento del programma di taglio

Lingua del sistema operativo: inglese e cinese.

Tensione, frequenza, fase: 415 V, 50 Hz, 3fase

Le imprecisioni di lunghezza possono essere facilmente corrette.

Pannello di controllo: interruttore a pulsanti e touch screen

Unità di lunghezza: millimetro (spinta sul pannello di controllo)
