RPanelloProfileRpiovraMacine
Come suggerisce il nome,la serie di pannelli R è utilizzata principalmente per la fabbricazione di pannelli R, che sono uno dei pannelli di metallo più comunemente utilizzati per il rivestimento e il tetto di edifici commerciali a struttura in acciaio.Controllo rigoroso della qualità dell'intero processo produttivo"Changzhou ZTRFM International Co., Ltd. offre macchine di formazione di rotoli R di alta qualità con diverse specifiche a ottimi prezzi.Sentitevi liberi di contattarci in qualsiasi momento per ulteriori informazioni sulla macchina pannello di rivestimento.

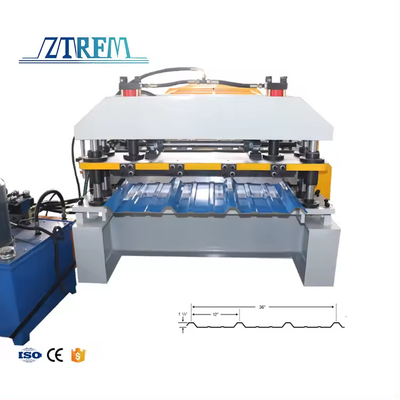

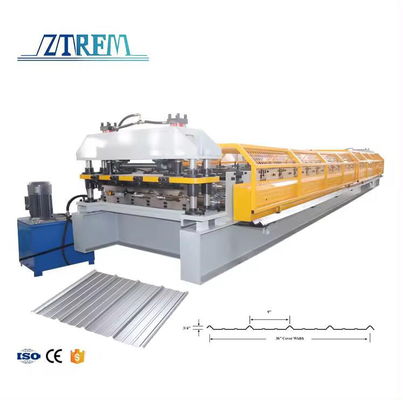

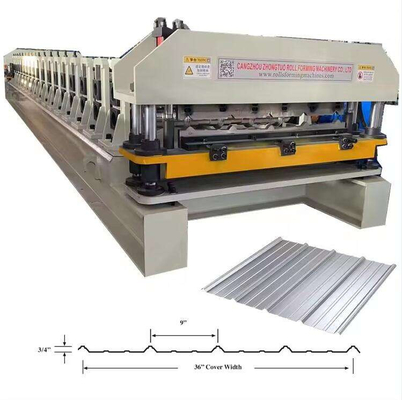

Ecco un profilo di disegno e il prodotto finito:
Flusso di elaborazione
Sgombero → Inserimento della macchina → Formazione dei rulli → Taglio automatico → Tavola di ricezione dei prodotti
RPanelloProfileRpiovraMacine
| Cornice della macchina |
Struttura a trave H da 350 mm, con piastra di supporto centrale in acciaio saldata da 20 mm. |
|
Materiale dei rulli
|
Acciaio forgiato di alta qualità 45# |
| Trattamento cromato (spessore del cromo:0.05 mm), rendono la superficie dei rulli più liscia, migliorano la durezza e impediscono l'abrasione, anti corrosione aumento della durata di vita |
|
Stazioni di formazione
|
Stazione a rulli di livello superiore 18 |
| Tipo di rotolamento: concetto di progettazione di rotolamento separato, può rilasciare la tensione interna dai fogli, quindi il foglio sarà in buona forma e ad alta precisione. |
| Diametro degli alberi |
Φ80 mm solido |
| Materiale degli alberi |
45# di grado elevato, con trattamento termico |
| Velocità di formazione |
0-25m/min |
| tensione |
380V/50HZ/3P (come richiesto) |
| Strada di trasmissione |
Con una catena di 1 pollice |
| Motore principale |
7.5KW |
| Materiale per lame da taglio |
Trattamento con tensione ridotta Gcr12 |
| Tipo di taglio |
taglio idraulico di pali |
| Metodo di guida |
Per tipo di pilastro |
Display dei prodotti
5T Manuale decoller gratuito
Capacità: 5 tonnellate
Diametro interno della bobina: 450-550 mm Larghezza di alimentazione: max 1220 mm Struttura: saldata dalle piastre d'acciaio e dalla barra profilata.
La contrazione e l'espansione del nucleo è manuale, con freno manuale,La bobina in movimento in avanti o indietro è tirata da una macchina di formazione di rotoli
Dispositivo di alimentazione
1Le ruote manuali su entrambi i lati possono essere utilizzate per regolare la larghezza di alimentazione.
2.Quattro rulli inossidabili possono far entrare il materiale nella macchina senza intoppi e prevenire graffi sulla superficie del materiale.
3.Ci sono tre file di rulli di plastica arancioni possono fare la bobina di acciaio andare nella macchina senza intoppi.

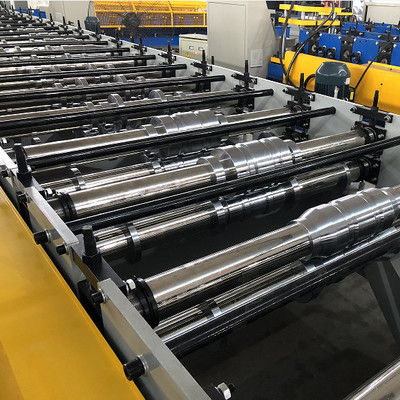

Dispositivo per la trasmissione e la formazione di rotoli
1.roller spessi cromati buona durezza per una lunga durata di servizio.
2. Ogni rullo ha un numero e con le chiavi, può fissare sull'albero in modo stabile
3. ingranaggio e doppia catena, stabile

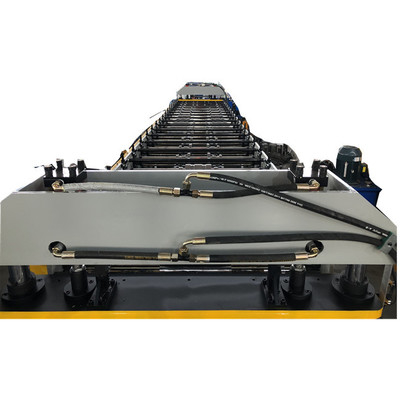

Dispositivo di taglio idraulico
Usiamo quattro pilastri di taglio struttura del sistema, può assicurarsi che il taglio stabile
Sistema di controllo PLC
PLC marchio:Delta(Taiwan) PLC, e trasduttore e touch screen
● Marca del codificatore: Omron
● Componenti elettrici:Schneider
●Lingua operativa:inglese e cinese ((o su richiesta) È possibile impostare gli ordini su questa parte,cambiando lunghezza e quantità del prodotto,è
E' molto facile da usare, e ci sono dei tappi per l'aviazione per rendere molto piu' facile l'installazione della macchina quando e' arrivata.
Stazione idraulica
● Motore idraulico: 5,5 KW
● Olio idraulico:46# olio idraulico
● Componenti principali:Un set di serbatoi idraulici, un set di
una pompa idraulica, due tubi idraulici e una valvola elettromagnetica
