:I supporti per scaffali sono fondamentali per la sicurezza e l'efficienza di un sistema di scaffali staccabili.La progettazione e la selezione dei supporti verticali sono essenziali per la sicurezza e l'efficienza complessiva del sistema di scaffalature.La stabilità della mensola verticale è influenzata dalle proprietà fisiche dei materiali utilizzati, dalla progettazione dello stampo e dalla precisione di produzione.
Il sistema di scaffalatura dell'acciaio Vertical Rack Making Machine è costruito con tecnologia all'avanguardia per garantire la precisione e la precisione durante il processo di formazione del rotolo.,taglio della lamiera in diversi profili, unità di alimentazione e raddrizzamento, stazioni di roll forming, sistemi di foratura e taglio,e sistemi di controllo sono tutti inclusi nella macchina per la formazione di rotoli verticali.

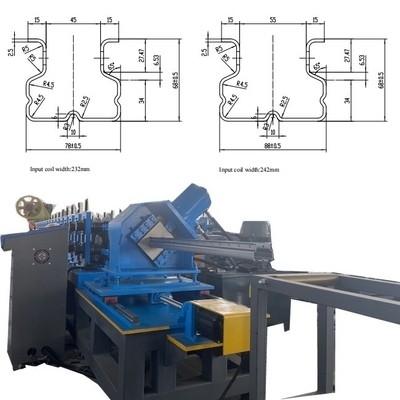

Disegno del profilo richiesto: spessore del materiale da 2,0 a 2,5 mm
Per quanto riguarda la parte del pugno, è meglio che tu mi dia il disegno che ti piace.
Il flusso di lavoro persupporto verticalemacchine per formare
SmetàSIstemSTeelUdi legnoRAccMacingMacine
Lista degli imballaggi...formazione di scaffalature verticalimacchine
| - No, no, no, no. |
Nome |
Unità |
Quantità |
Commento |
| Parte1 |
Decoiler 5T con dispositivo di livellamento |
set |
1 |
Automazione |
| Parte2 |
Macchine per perforare con stampo |
set |
1 |
|
| Parte3 |
Scalatore a rullo principale con taglio |
set |
1 |
|
| Parte4 |
Stazione di controllo PLC |
set |
1 |
Azionamento a catena |
| Parte5 |
Pompa idraulica per olio
Sistema di taglio di tracciamento
|
set |
1 |
Marchio Delta |
| Parte6 |
Tabella di raccolta dei prodotti |
set |
1 |
lunghezza 6 m
|

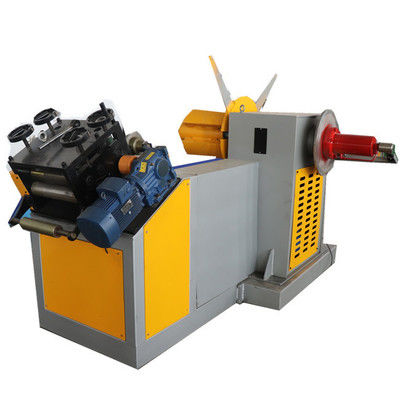

DEcoilercon la macchina di livellamento
| Tipo di lavoro |
Tipo di auto |
|
| Capacità di carico |
3 tonnellate |
|
| Diametro interno della bobina |
450-550 mm (regolabile) |
|
| Fuoco di livellamento |
9 pezzi |
| Diametro dell'albero |
70 mm |
| Potenza motrice |
5.5 kw |
|
|
Punch della macchina da pugno (Yangli Brand)
| Potenza di lavoro |
110 tonnellate |
| Quantità di foratura |
8 bucheS una volta |
| Velocità di lavoro |
60 volte al minuto |
| Aggiustatore |
Servoalimentatore |
| Punch die |
Tre serie |
Riguardo al disegno dello stampo a foratura:
1 set di stampi combinati può essere utilizzato per 3 serie di dimensioni.
Questo prezzo comprende una parte di lavoro e una di ricambio

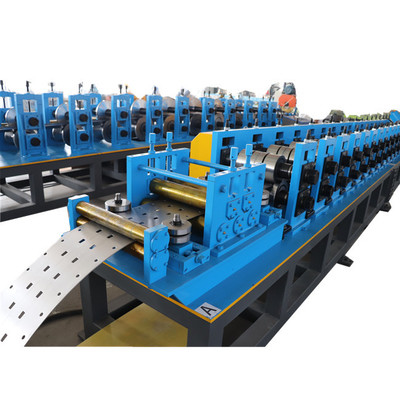

RSistema di formazione
| Materiale dell'albero di rotolamento |
40Cr |
|
| Diametro dell'albero |
80 mm |
|
| Materiale per rulli |
Cr12 HRC 56-58 |
|
| Stazione di rotazione |
18stazioni |
|
| Velocità di lavoro |
0-20m/min |
|
| Cornice della macchina |
Struttura verticale in ghisa da 35 a 45 mm e un'altra piastra centrale
Ogni strato 20 mm di piastra centrale. |
|
| Corpo della macchina |
piastre di acciaio saldate con la levigatura |
|
| Marca del motore |
Siemens |
|
| Potenza di lavoro |
22 kw (due motori azionanti) e due motori lineari |
|
| Trasmissione |
catena |
|
| Stazione di livellamento |
5 alberi con rotolatori di formazione |
|
| Rettifica |
4 rulli verticali |
|
| Con una trasmissione a trasmissione a un lato e con due servomotori per la variazione delle dimensioni: |
|
| L'intero asse lungo, il telaio della macchina verrà spostato in base alla dimensione impostata dal PLC. |
|
Sistema di controllo PLC
| Marchio di frequenza |
Siemens (originale) |
|
| Marchio PLC |
Siemens (originale) |
|
| Tipo di schermo |
Display touch e pulsanti |
|
| Lingua dello schermo |
Inglese/cinese/o altre lingue |
|
| Comando di taglio |
- Sì, sì. |
|
| Configurazione della lunghezza del profilo |
- Sì, sì. |
|
| Programma quantitativo per lotti |
- Sì, sì. |
|

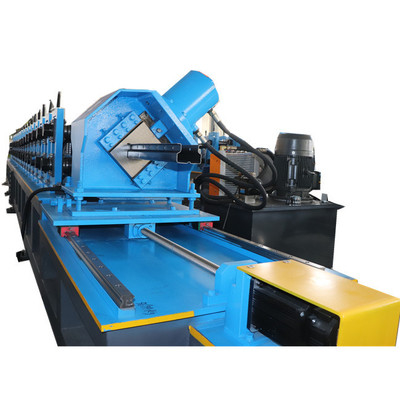

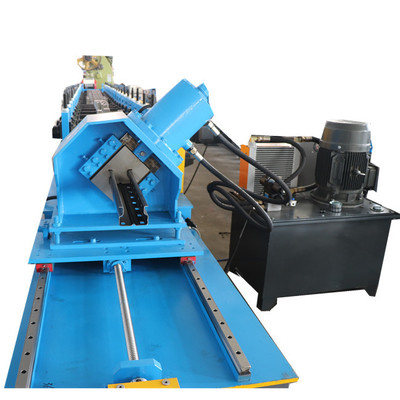

HidraulicoServosistema di taglio
| Marca del sistema idraulico |
Standard YUKEN (fabbricato in Cina) |
|
| Tipo di lavoro |
Taglio idraulico |
|
| Metodo di guida |
Per tipo di pilastro |
|
| Potenza del motore idraulico |
5.5 kw |
|
| Materiale di taglio |
GB-Cr12 |
|
| Tolleranza di lunghezza di taglio |
± 1 mm/3 m |
|
| Caratteristica di taglio |
Suoni bassi e condizioni di lavoro stabili |
|
PRoduct raccogliere tabella
| Distanze |
6 metri |
| Larghezza |
0.5 metri |
| Tipo di lavoro |
Pneumatico
|
Come cambiare la lama da taglio per diverse dimensioni?
Per le diverse dimensioni, per favore, cambia le lame da taglio qui.
