Macchine per la formazione di rotoli a scaffale

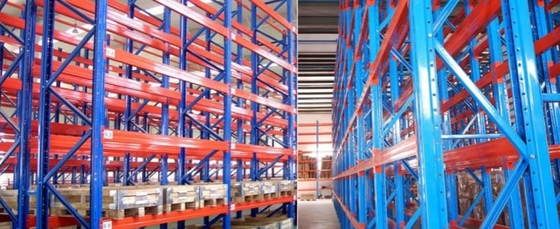

Progettazione di macchine per la formazione di rotoli di scaffalature in acciaio galvanizzato per la produzione di scaffalature per magazzini, scaffalature per magazzini, postazioni verticali e scaffalature per supermercati
Cornice di scaffalatura personalizzata
Disegno del telaio personalizzato
Disegno di puntino del cruscotto

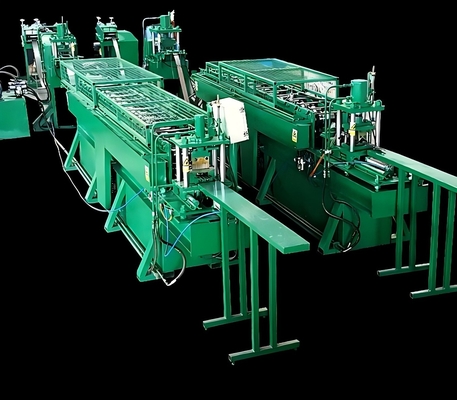

Processo della linea di produzione di scaffalature
Dirittore di scarico 2 in 1 →Servofeeder→ Dispositivo di guida → Punch idraulico → macchina per la formazione di rotoli →dispositivo di taglio (compreso il coltello)→ scaffale per prodotti finiti

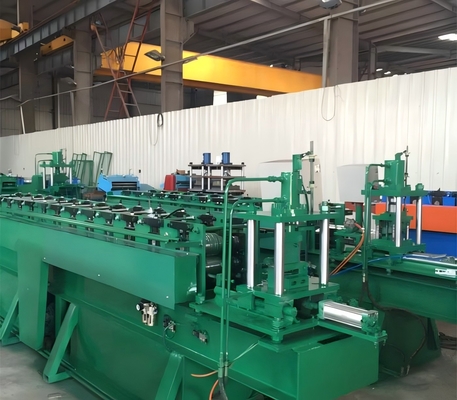

Macchine per la formazione di rotoli a scaffale
Elenco delle macchine
2 in 1 Uncoiler strettatore
1, Tipo Espansione manuale
2, Parametro
1) Scarico passivo
2) Peso della bobina:< 2T
3) D. interna della bobina: φ450 mm-φ530 mm
4) Larghezza massima.200 mm
5) Spessore.0.4-1.6 mm
6) Rollatore di raddrizzatore: 7 pezzi
7) Potere.1.5kw
Servo alimentatore
3.1 Larghezza massima di alimentazione:200 mm
3.2 Spessore di alimentazione: 0,4-1,6 mm
3.3 motore, 0,85 kW ((Yaskawa)

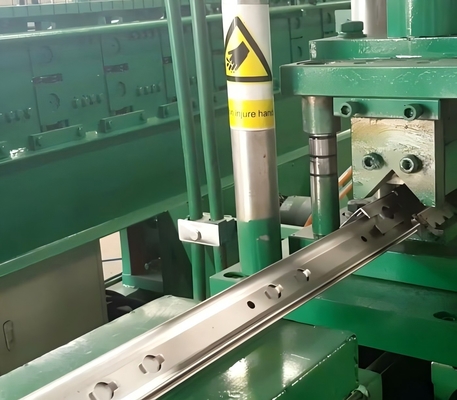

Sistema idraulico di foratura
3.1 Funzione:Rottura idraulica da foratura
3.2 Struttura: impostazione della lunghezza, misurazione automatica della lunghezza, posizionamento automatico raggiunge la distanza impostata, azione di arresto, matrice di punzonatura a cilindro idraulico, spegnimento automatico di stampaggio.
3.3 Pressione di lavoro del sistema idraulico:16MPa
3.4 Stazione idraulica:15KW ((Uso della stessa stazione per fori idraulici)
Dispositivo guida
Macchine per la trasformazione (per pannelli larghezza 36 mm)

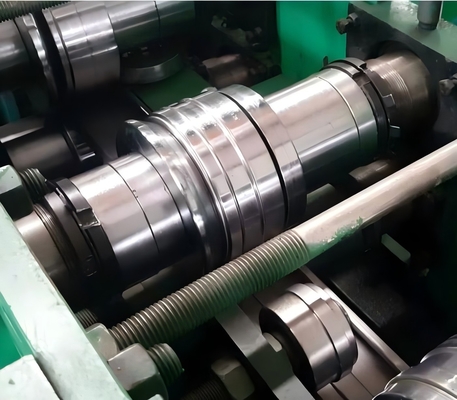

5.1 Formazione del rullo: 14 stazioni, e aggiunta di Rub-roll, per assicurarsi che il profilo della superficie non sia graffiato.
5.2 Pannello laterale: T.18mm, acciaio A3.
5.3 Velocità di rotolamento: 2-8 m/min.
5.4 Materiale del rullo:#45, allentamento generale, durezza HRC56-62 °C.
5.5 Potenza del motore: 4 kW.
5.6 Roller principale: ¢ 65mm, 45 #.
5.7 Base dell'apparecchiatura: tipo 45 # H con piastra di acciaio saldata.
5.8 Trasmissione: azionamento a catena.
5.9 Sicurezza: con pulsanti di arresto di emergenza su tutta la linea, facili da usare in caso di emergenza, per garantire la sicurezza dell'apparecchiatura e dell'operatore.E altre attrezzature nella catena e il personale potrebbe facilmente portare a lesioni sezione di trasmissione coperto con copertura protettiva, per garantire la sicurezza dei lavoratori.
Scaffalatura piatta
Sistema di controllo elettrico
L'intera linea di controllo PLC importata, schermo LCD touch, interfaccia uomo-macchina.Operatore che imposta il programma per eseguirlo automaticamente (controllo programmabile) e monitoraggio del processo di controllo, controllo dell'operatore della linea di produzione e modifica dei parametri di controllo e monitoraggio in tempo reale dello stato e dei parametri dell'attrezzatura e dell'indicazione del guasto.lunghezza regolabile può essere regolabile pure- monitoraggio in tempo reale dello stato operativo delle attrezzature e dell'indicazione dei guasti.
Con funzione di commutazione manuale e automatica: in modalità manuale, può essere funzionamento autonomo, facile manutenzione; in modalità automatica,eseguire l'intera produzione, al fine di avviare; su tutta la linea con pulsanti di arresto di emergenza, facile da gestire in caso di emergenza, per garantire che le attrezzature e il personale operativo sicurezza.
Componenti principali delle macchine della marca:
Sistema di controllo PLC: Siemens
Invertitore: Shilin di Taiwan
Encoder: Omron
Dispositivo touch: Siemens
Alcuni componenti sono dispositivi di marca Schneider.
Prodotto da scaffalaturaIsul vantaggio dell'attrezzatura
1, linea di produzione di scaffalature per la produzione di scaffalature leggere, medie e pesanti.
2, sistema di controllo PLC, automatico e facile da gestire.
3, Roller di buona qualità con processo di spegnimento, durezza raggiunge HRC60-65 °C.
4Sistema di tracciamento con lama di taglio Cr12.
