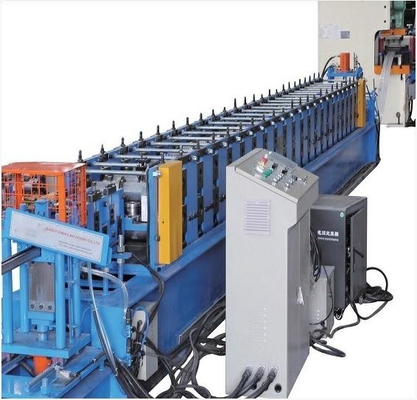

Macchina per la formazione di rotoli di canale a strato 4 in 1 per gli Stati Uniti

Macchina per la formazione di rotoli di canale a strato 4 in 1 per gli Stati Uniti

Strut Channel è uno standard di acciaio formato a freddo utilizzato nell'industria elettrica o nelle costruzioni per il supporto strutturale.rotolo formato in una sezione di canale aperto con labbra per fornire ulteriore rigidità. Le dimensioni di base del canale di appoggiamento sono: 41*41. 21*21, e anche alcune forme personalizzate.

La macchina per la formazione di rotoli di canale a sostegno è un equipaggiamento potente e versatile in grado di soddisfare le esigenze di produzione di canali a sostegno nei sistemi di montaggio fotovoltaici solari.Si vanta di caratteristiche come alta precisione, lunga durata di vita, facilità di funzionamento e offre varie funzionalità opzionali e opzioni di personalizzazione.

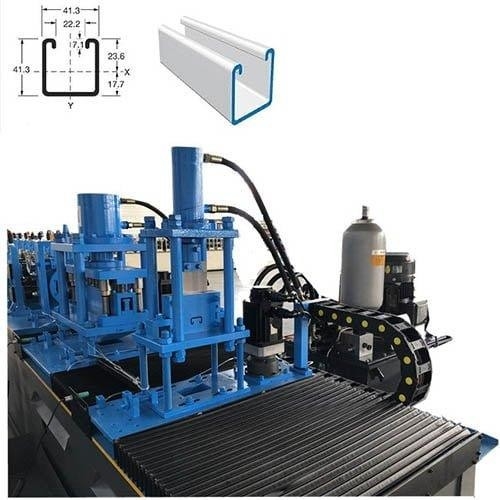

Disegno del profilo

Mostra campione

Flusso di lavoro

Macchina per la formazione di rotoli di canale a strato 4 in 1 per gli Stati Uniti

Vantaggi dell'attrezzatura

1La linea di produzione utilizza una macchina a perforazione ad alta velocità e uno stampo di materiale Skd11, in modo da garantire che 12 metri di cartone possano essere perforati in un minuto.

2La linea di produzione può produrre quattro profili di altezza diversi, in modo da ottenere una produzione multi-specificazione e meno spazio a terra.

3.Per ridurre la deformazione dell'incisione, il dispositivo di post taglio di questa apparecchiatura adotta il metodo di taglio da basso a alto.

Materiale della macchina per la formazione di rotoli a strato 4 in 1 per gli Stati Uniti (tipo di lusso)

1Spessore del materiale: 2,0-2,5 mm

2.Materiale applicabile:GI/GL/PosMAC

3.Forza di resa del materiale: 235-390Mpa

4Larghezza di alimentazione: circa 98-179 mm

Introduzione alla decomposizione delle macchine

1.5T-600 Uncoiler idraulico

Controllo idraulico dei fori interni della contrazione e dell'arresto del rotolo in acciaio

Larghezza di alimentazione: 600 mm

Diametro interno della bobina: 508 ± 30 mm, diametro esterno: 1500 mm

Capacità massima: 5 tonnellate, motore: 3 kW, regolazione della velocità di conversione di frequenza

Motore della pompa dell'olio: 3 kW

Aumento della potenza di alimentazione automatica e dispositivo di spegnimento automatico

Dispositivo per braccio a pressione del liquido

2. Dispositivo di livellamento

Dispositivo di livellamento per tre, quattro e sette rulli.

Con la rotaia guida di alimentazione, la struttura principale è saldata con acciaio H450.

L'asse è fatto di acciaio 45#, che è caldo e caldo, e cromo duro.

Diametro = φ90 mm, lavorazione di precisione.

Potenza elettrica: 3 kW.

3.Servo alimentatore

4.63T Yangli cilindro macchina da foratura

Il perforatore ad alta velocità da 63 tonnellate è dotato di una serie di modelli di perforatura prima della formazione del rotolo.

Il pugno ha coperture di sicurezza su tutti i lati e porte su un lato.

Controllato dal sistema PLC.

Il motore di alimentazione è più preciso dal servomotore, la potenza del servomotore è di 3KW.

5.Stampo per perforazione

6.Dispositivo di pre-taglio idraulico

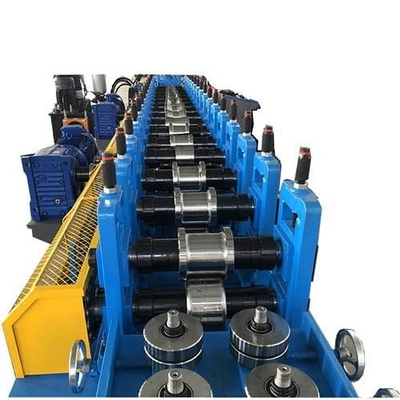

7.Fabbricazione a rulli

Con la rotaia guida di alimentazione, la struttura principale è saldata con acciaio H400.

spessore della parete laterale: Q235 T18mm;

Legatura: ф22 galvanizzata

Le ruote laminate utilizzano un trattamento di precisione in acciaio da cuscinetto GCR15 (= acciaio EN31), la superficie è cromata dura, dello spessore di 0,04 mm e il trattamento a specchio della superficie (durata di vita più lunga, ruggine più forte);

L'albero è realizzato in acciaio 45°, caldo e temperato, cromato duro.

Diametro = 80 mm, lavorazione di precisione.

Movimento di ingranaggi e catene circa 22 passaggi per formare.

Motore principale (marchio Poli Lai) = 15 kW, regolazione della frequenza.

8.Sistema di raffreddamento

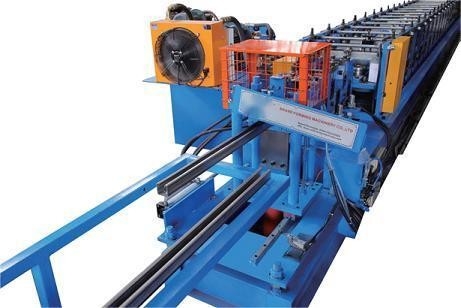

9Dispositivo idraulico per il taglio dei pali

Post per il taglio, stop per il taglio, design di taglio a due pezzi senza alimentazione

Motore idraulico: 5,5 kW

Materiale utensile di taglio: CR12Mov (= SKD11, ha almeno un milione di vite di taglio), trattamento termico a HRC58-62 gradi

La potenza di taglio è fornita dalla stazione idraulica indipendente dell'host

10.Stazione idraulica

11Sistema di controllo PLC

Controllo automatico della quantità e della lunghezza di taglio

Immettere sullo schermo touch i dati di produzione (partizione di produzione, numero di pezzi di produzione, durata di produzione, ecc.)

Completa automaticamente la produzione.

Combinazione: PLC, inverter, touch screen, codificatore, ecc.

12- Scatola di uscita.

Nessuna motivazione, due unità, ruote a rotazione, facile da spostare
