Unistrut Machine per la formazione di rotoli per materiale per vassoi di cavi con spessore compreso tra 1,5 e 2,5 mm

Unistrut, macchina per la formazione di rotoli

La maggior parte del materiale del vassoio per cavi è di acciaio pre-galvanizzato, acciaio laminato a caldo e freddo, acciaio inossidabile.,41*41, 41*62,41*82.

Siamo il produttore professionale di fare C canale, unistrut, pannello solare stand.La flangia del canale c può essere regolata in modalità manuale o automatica in base alle esigenze del cliente.. La modalità di taglio può essere seguendo taglio segato o taglio idraulico secondo i vostri requisiti. questo tipo di linea hanno anche il sistema di foratura, alcuni clienti utilizzano il sistema di foratura idraulica,Alcuni clienti usano la macchina da pugno., e alcuni clienti realizzano il canale C senza perforare, dopo aver formato il canale C del prodotto finale, utilizzano poi un'altra macchina per perforare i fori che possono migliorare la capacità di produzione.E'molto facile da utilizzare e funzionare la macchina.

Ecco un profilo di disegno e il prodotto finito:

Profili

Disposizione

Alimentazione automatica ((3T) → livellamento → foratura → macchina per la formazione di rotoli → riforma → taglio a sega → uscita

Unistrut, macchina per la formazione di rotoli

Dati principali
1.L'ampiezza di alimentazione del materiale:/
2.Varietà di spessore dell'acciaio a strisce:10,5-2,5 mm
3.Tessura dell'acciaio a strisce:acciaio al carbonio laminato a caldo/acciaio al carbonio laminato a freddo
4.Velocità di lavoro: 15-20 m/min
5. lunghezza minima del pezzo di lavoro: 2000 mm
6Tolleranza della rettilineità: 1 ̊1,5 mm / 1500 mm
7Tolleranza angolare del pezzo ≤ ± 1,5/1000 mm
8. lunghezza fissa del pezzo: 10 m± 1,5 mm
9.Passo a rulli: 28 passi

Specifica tecnologica delle parti principali

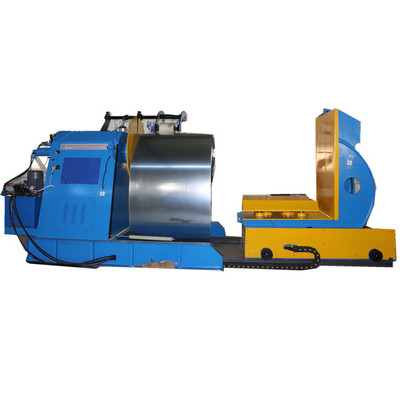

1. 3T alimentatore idraulico automatico
A.Diametro interno della bobina in acciaio:φ508 mm;
B.Gamma di diametro interno dell'Harmomegathus: ф480-520 mm;
C. Diametro massimo della bobina in acciaio:φ1000 mm; Capacità di carico: ≤ 3 T
D. Modalità di espansione:3T idraulica automatica

Macchine di livellamento
A.Rollino di lavoro: 7 rulli
B. Caratteristiche della struttura:Le proprietà meccaniche dei rulli di livellamento, rigidità e rugosità superficiale, sono migliorate dopo indurimento e temperatura e finitura cromata.Comprende il rotolo di pizzico e di livellamento, pinch roll può essere regolato separatamente, livellamento up roller adottare struttura massiccia, stabilire due punti di regolazione sul davanti e sul retro per formare un certo angolo obliquo,può facilmente migliorare la qualità del livellamento. C'è un paio di rulli piatti guida e due coppie di rulli verticali guida sul lato di alimentazione della macchina di livellamento, guida rollo verticale può essere centrata movimento.
Funzione: la perforazione può soddisfare tutte le dimensioni dei fori di perforazione del disegno.
Materiale per la stampatura a foratura:Il materiale per la stampatura a foratura è SKH51 o DC53, tramite forgiatura e macinatura di precisione HRC58-62.
Dati principali:
Velocità di punzione: 80s/tempo di colpo.
Spessore del materiale: 2,5 mm
Capacità: 80T

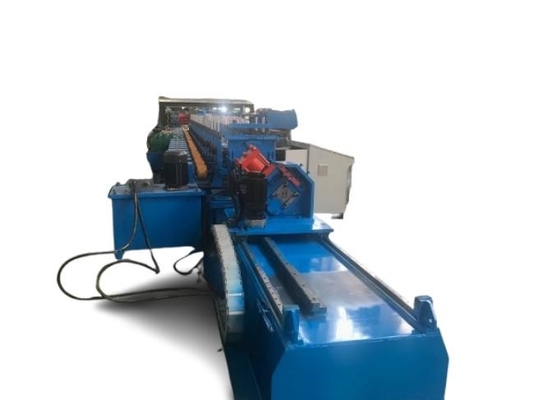

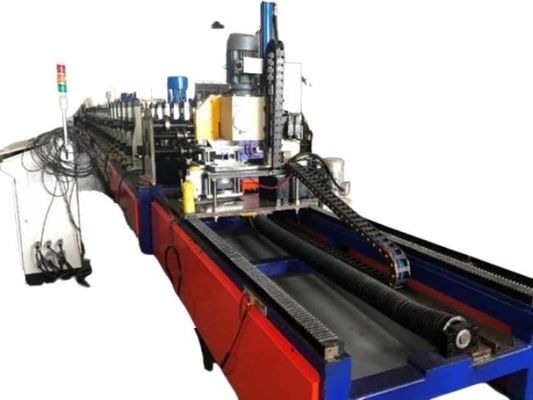

Macchine per la trasformazione di rotoli
Dati principali
1.Potenza del motore: 22 kWx2
2.Rollino QTY: 28 gruppi ((Inclusa 1 fresatura degli ingranaggi)
3.Velocità di lavoro 15-20 m/min
4.Materiale del rullo:CR12MoV HRC58-62
5.Tipo di azionamento:struttura di colonna con trasmissione a cambio
6.Diametro dell'albero principale: ¢ 90 mm
7.Materiale dell'albero: 40Cr con trattamento di raffinazione termica.
8.Trasformazione di rotoli: 18500*1600*1500 mm
9- Profili modificati: a mano

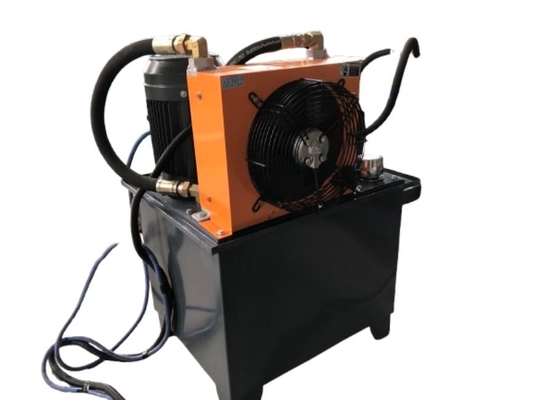

Sistema di controllo idraulico
Kunlun Kuntai schermo touch da 7 pollici, PLC Siemens, convertitore di frequenza Yaskawa, apparecchio Schneider a bassa tensione.
a. L'intera linea utilizza il controllo PLC, schermo touch a cristallo liquido, interfaccia uomo-computer per realizzare l'interazione tra PLC e umano.Operatore tramite la procedura di impostazione per il funzionamento automatico e monitorare il processo di controllo per rendersi conto che l'operatore controllare l'intera linea e modificare il parametro di controllo, e monitorare lo stato di funzionamento, i parametri e l'indicazione del guasto dell'apparecchiatura.
b. La modalità di funzionamento include manuale/automatico. La macchina ha la funzione di interruttore manuale e automatico. La macchina è autonoma e può essere gestita in modo manuale, è facile da mantenere.All'interno dello stato automatico per procedere l'intera linea in esecuzioneL'intero apparecchio ha un pulsante di accensione per gestire l'episodio di emergenza, che può garantire la sicurezza della macchina e dell'operatore.
