Fabbricazione a catena a doppio strato di piastrelle galvanizzate

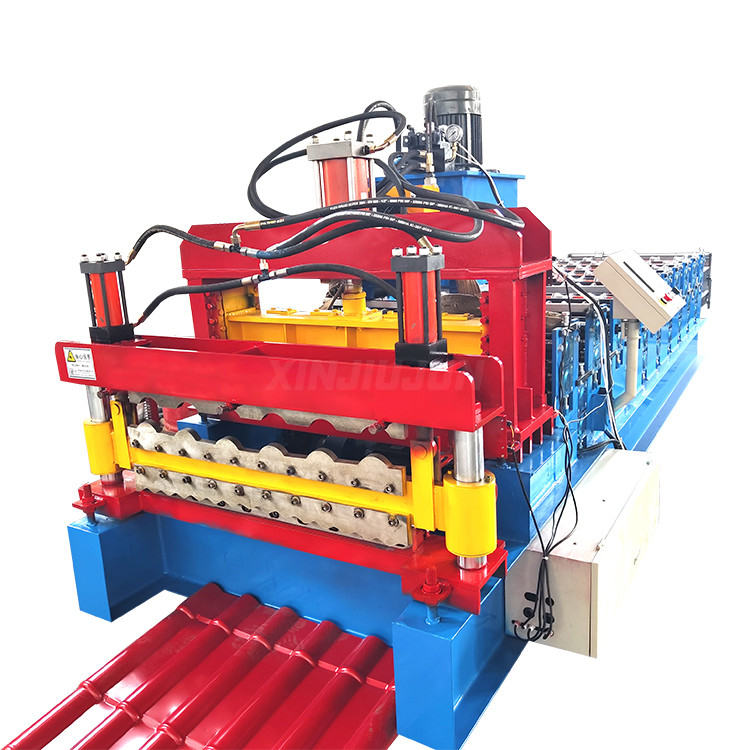

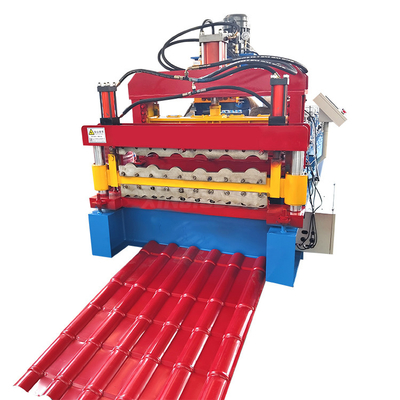

Nuova macchina di produzione di lamiere per tetto galvanizzato a doppio strato di alta qualità

La macchina per la formazione di rotoli a doppio strato ha diversi tipi che vengono utilizzati insieme a fogli ondulati e fogli IBR o fogli di piastrelle vetrate.Il foglio di piastrelle di copertura è ampiamente utilizzato in molti tipi di fabbrica industriale, gli edifici civili, e la tavola da copertura per il prodotto di parte allegata Ha il vantaggio di aspetto bello, uso durevole e così via.

La nostra macchina automatica a doppio strato per la formazione di rotoli è composta da decollatore, dispositivo di alimentazione e livellamento, pre-taglio, sistema di formazione di rotoli, taglio del post idraulico, tavolo di funzionamento,stazione idraulica e PLC (sistema di controllo).

Lunga linea di produzione, buona forma del profilo sui prodotti finali; risparmio di tempo e risparmio di manodopera, che è altamente migliorata l'efficienza della produzione e adatta per la produzione corrente.Questa macchina è facile da usare e funzionare stabile con una buona precisione.

Ecco.è unProfil per il vostro riferimento:

Flusso di lavoro

Nuova macchina di produzione di lamiere per tetto galvanizzato a doppio strato di alta qualità

Specificità

Componenti principali:

1. Decoiler idraulico con carrello di coiler

Caratteristiche: il mandrello e il seminterrato sono i due componenti del decollatore, il mandrello si restringe espandendosi manualmente mediante un dispositivo meccanico, dopo aver fissato la bobina al mandrello,poi rimette la bobina con mandrello insieme al seminterrato.

Potenza: nessuna;

Potenza di apertura e chiusura dei segmenti: meccanica;

Potenza di rotazione del segmento: sistema di trazione mediante formazione;

Numero di segmenti: 4 pezzi;

Intervallo di espansione del segmento: 460 ~ 520 mm;

Altezza del centro del mandrello: 0,65 m;

Velocità di alimentazione: dipende dalla velocità della macchina per la formazione dei rotoli;

2Dispositivo di guida della lamiera

Caratteristiche: Assicurare l'alimentazione del materiale in modo regolare e preciso.

Componenti: piattaforma in piastra di acciaio, due rulli di lancio, blocco di fermo di posizione.

La bobina viene guidata nella posizione corretta e passata all'apparecchiatura di formazione del rotolo

3. Formaggio in rotoli

Il telaio principale della macchina è saldato separatamente e la parete esterna è collegata da una vite dopo essere stata spazzata sulla superficie.

Il materiale del rullo è acciaio forgiato di alta qualità n. 45, con processione controllata digitalmente.

Gli alberi dei rulli vengono lavorati due volte con una macchina di rettifica per garantire la precisione del prodotto finale.

I rulli sono rivestiti di cromo duro con uno spessore di 0,05 mm sulla superficie dopo essere stati lavorati con l'esatta macchina utensile.

4. Taglio idraulico dei pali

Funzione: l'azione di taglio è controllata da PLC. La macchina principale si ferma automaticamente e il taglio avrà luogo. Dopo il taglio, la macchina principale si avvierà automaticamente.

Fornitore di alimentazione: stazione idraulica;

Cornice: cornice in acciaio da saldatura;

Interruttore a tratto: interruttore fotoelettrico senza contatto;

Taglio dopo modellazione: taglio della lamiera dopo modellazione in rotoli alla lunghezza richiesta;

Misurazione della lunghezza: misurazione automatica della lunghezza

5Stazione idraulica:

Dopo aver riempito l'olio idraulico nel serbatoio dell'olio idraulico, la pompa guida la macchina di taglio per iniziare il lavoro di taglio.

Equipaggiamento di accensione: il sistema comprende un set di serbatoi idraulici, un set di pompe idrauliche, due tubi idraulici e due set di valvole elettromagnetiche.

Adottato componenti del sistema idraulico di prima marca per garantire la stabilità e la durata, evitare perdite.

Fornisce l'alimentazione iniziale al cuter attraverso un serbatoio di olio chiuso.
