152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli

152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli

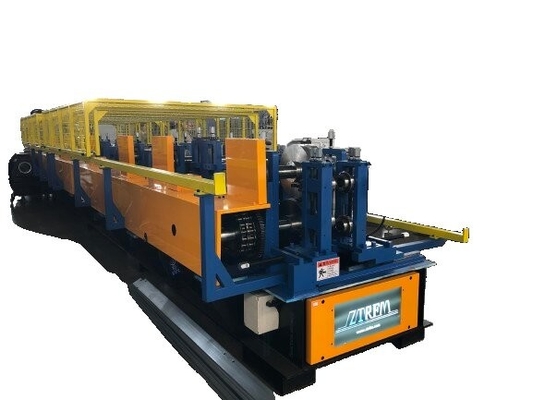

152.4-355.6mm 16 Tons Hydraulic Open Co Cz Purlin Roll Forming Machine
152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli

Grande immagine :  152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli

Dettagli:
Luogo di origine: Cina
Marca: ZTRFM
Certificazione: CE,SGS
Numero di modello: Purlin
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: under discuss
Imballaggi particolari: Nudo con anti coil coating e la copertura di plastica
Tempi di consegna: 45 giorni lavorativi
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 30 set al mese
Contatto

152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli

descrizione
Stazione a rulli: 18 Rulli per la trasformazione di rulli Fornitore di energia: 380 V
Spessore: 1,5-3,0 mm Cambio taglia: Automazione
Specificità: 10*1.35*1.75m PLC: DELTA
Colore: Richiesta del cliente Velocità della linea: Regolato da inverter di frequenza
Formaggio di stazioni a rulli: 20 stazioni Perforazione: Opzione
Capacità di produzione: 5-18 m/min catene: 2
stazione di formazione: 18 passi + 7 passi Pacchetto di trasporto: 1*20 Contenitore GP
Motore idraulico: 5.5kw
Evidenziare:

152.4-355.6mm Cz Purlin Roll Forming Machine

,

Macchine idrauliche per la trasformazione di rotoli

,

Macchine per la trasformazione di rotoli

152.4-355.6 mm CZMacchine per la formazione di rotoli di purlino

Il purlin CZ è un nuovo tipo di acciaio da costruzione composto da due tipi di acciaio con forme di sezione trasversale simili, spesso denominato purlin C o purlin Z,che viene generalmente chiamato in base alle sue caratteristiche di forma e all'uso nell'industria.

Forma della sezione: la sezione di imbracatura a forma di C è a forma di C, composta da due flange parallele e da una rete che collega la flange; la sezione di acciaio a forma di Z è a forma di Z,e ci sono anche due flange e una rete, ma la connessione tra la flangia e la rete è diversa, in una disposizione a forma di Z.

152.4-355.6 mm CZMacchine per la formazione di rotoli di purlino

152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 0

Requisiti per la versione finale

152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 1

● Materiale: acciaio al carbonio, galvanizzato

● Spessore del materiale: 1,5-3,5 mm

● regolazione dello spessore: servomotore controlla il rullo su e giù regolazione automatica, regolazione manuale del rullo laterale.

● regolazione delle dimensioni: regolazione automatica di larghezza e altezza, coltello da taglio per sostituire la lama.

● regolazione C e Z: ruotare manualmente il rullo parziale 180

152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 2

Componenti principali dell'apparecchiatura

Componenti principali dell'apparecchiatura
- No, no, no. Nome Unità Quantità
1. Macchine idrauliche aperte da 16 tonnellate con carrello, con testa di pala e livellamento set 1
2. Rilevazione del buffer pit set 1
3. Formazione dell'ospite set 1
4. Sistema di taglio idraulico set 1
5. Sistema di controllo PLC set 1
6. Imballaggio automatico con nastro di palletizzazione di 14 m set 1
7. Accessoio set 1

152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 3

Parametri di base delle materie prime e dei prodotti

Materiale semilavorato

Fabbricazione a caldo, a freddo, galvanizzata

Resistenza alla trazione 520MPa; resistenza al rendimento 320MPa
Materiale Q195, Q235, Q355,
Larghezza dell'acciaio Massimo di 600 mm secondo il profilo
Dimensione del file Cfr. tabella 1 allegata.2
Parete di acciaio spessa 10,5-3,5 mm
Diametro interno della bobina in acciaio Φ508mm/Φ610mm
Diametro esterno della bobina di acciaio Φ1200mm Φ2100mm
Peso volumetrico massimo 16 ¢
gamma di tubi 6~14m
Velocità Max.40m/min
Tolleranza di lunghezza ± 1,5 mm
R corno R2-2,5 mm

Tabella delle dimensioni della sezione in acciaio dell'allegato 1.C

Dimensione del profilo in C ((inch) Dimensione del profilo C
(mm)		 Spessore
(Inchi)

Spessore

(mm)

 C lunghezza del profilo ((m)

Velocità

(m/min)
6 per 2,0 per 0.75 152.4 x 50.8 x 19.05 0.0598 1.51 6 metri 40
6 per 2,0 per 0.75 152.4 x 50.8 x 19.05 0.0747 1.9 6 metri 40
6 per 2,0 per 0.75 152.4 x 50.8 x 19.05 0.1046 2.66 6 metri 35
6 per 2,0 per 0.75 152.4 x 50.8 x 19.05 0.1345 3.5 6 metri 30
7 per 2,75 per 0.75 177.8 x 69.85 x 19.05 0.0598 1.51 7 metri 35
7 per 2,75 per 0.75 177.8 x 69.85 x 19.05 0.0747 1.9 7 metri 35
7 per 2,75 per 0.75 177.8 x 69.85 x 19.05 0.1345 3.5 7 metri 20
8 per 2,75 per 0.75 203.2 x 69.85 x 19.05 0.0598 1.51 8 metri 30
8 per 2,75 per 0.75 203.2 x 69.85 x 19.05 0.0747 1.9 6 metri 30
8 per 2,75 per 0.75 203.2 x 69.85 x 19.05 0.0747 1.9 8 metri 30
8 per 2,75 per 0.75 203.2 x 69.85 x 19.05 0.1046 2.66 8 metri 25
8 per 2,75 per 0.75 203.2 x 69.85 x 19.05 0.1345 3.5 8 metri 20
9 per 2,75 per 0.75 228.6 x 69.85 x 19.05 0.0598 1.51 9 m 25
9 per 2,75 per 0.75 228.6 x 69.85 x 19.05 0.1345 3.5 9 m 20
10 per 2,75 per 0.75 254 per 69,85 per 19.05 0.0598 1.51 10 metri 30
10 per 2,75 per 0.75 254 per 69,85 per 19.05 0.0747 1.9 10 metri 30
10 per 2,75 per 0.75 254 per 69,85 per 19.05 0.1046 2.66 10 metri 25
12 per 3,5 per 1.0 304.8 x 88.9 x 25.4 0.0747 1.9 12 metri 30
12 per 3,5 per 1.0 304.8 x 88.9 x 25.4 0.1046 2.66 12 metri 25
12 per 3,5 per 1.0 304.8 x 88.9 x 25.4 0.1345 3.5 12 metri 20
Quattordici per tre e mezzo per uno.0 355.6 x 88.9 x 25.4 0.0747 1.9 14 metri 30
Quattordici per tre e mezzo per uno.0 355.6 x 88.9 x 25.4 0.1046 2.66 14 metri 25
Quattordici per tre e mezzo per uno.0 355.6 x 88.9 x 25.4 0.1345 3.5 14 metri 20

Tabella delle dimensioni della sezione in acciaio dell'elenco 2.Z

Dimensione del profilo Z ((inch) Dimensione del profilo Z
(mm)		 Spessore
(Inchi)

Spessore

(mm)

 Lunghezza del profilo Z ((m)

Velocità

(m/min)
6 per 2,0 per 0.75 152.4 x 50.8 x 19.05 0.0598 1.51 6 metri 40
6 per 2,0 per 0.75 152.4 x 50.8 x 19.05 0.0747 1.9 6 metri 40
6 per 2,0 per 0.75 152.4 x 50.8 x 19.05 0.1046 2.66 6 metri 35
6 per 2,0 per 0.75 152.4 x 50.8 x 19.05 0.1345 3.5 6 metri 30
7 per 2,75 per 0.75 177.8 x 69.85 x 19.05 0.0598 1.51 7 metri 35
7 per 2,75 per 0.75 177.8 x 69.85 x 19.05 0.0747 1.9 7 metri 35
7 per 2,75 per 0.75 177.8 x 69.85 x 19.05 0.1046 2.66 7 metri 30
7 per 2,75 per 0.75 177.8 x 69.85 x 19.05 0.1345 3.5 7 metri 25
8 per 2,75 per 0.75 203.2 x 69.85 x 19.05 0.0598 1.51 8 metri 30
8 per 2,75 per 0.75 203.2 x 69.85 x 19.05 0.0747 1.9 8 metri 30
8 per 2,75 per 0.75 203.2 x 69.85 x 19.05 0.1046 2.66 8 metri 25
8 per 2,75 per 0.75 203.2 x 69.85 x 19.05 0.1345 3.5 8 metri 20
9 per 2,75 per 0.75 228.6 x 69.85 x 19.05 0.0598 1.51 9 m 25
9 per 2,75 per 0.75 228.6 x 69.85 x 19.05 0.0747 1.9 9 m 25
9 per 2,75 per 0.75 228.6 x 69.85 x 19.05 0.1046 2.66 9 m 20
9 per 2,75 per 0.75 228.6 x 69.85 x 19.05 0.1345 3.5 9 m 20
10 per 2,75 per 0.75 254 per 69,85 per 19.05 0.0598 1.51 10 metri 30
10 per 2,75 per 0.75 254 per 69,85 per 19.05 0.0747 1.9 10 metri 30
10 per 2,75 per 0.75 254 per 69,85 per 19.05 0.1046 2.66 10 metri 25
10 per 2,75 per 0.75 254 per 69,85 per 19.05 0.1345 3.5 10 metri 20
12 per 3,5 per 1.0 304.8 x 88.9 x 25.4 0.0747 1.9 12 metri 30
12 per 3,5 per 1.0 304.8 x 88.9 x 25.4 0.1046 2.66 12 metri 30
12 per 3,5 per 1.0 304.8 x 88.9 x 25.4 0.1345 3.5 12 metri 25
Quattordici per tre e mezzo per uno.0 355.6 x 88.9 x 25.4 0.0747 1.9 14 metri 30
Quattordici per tre e mezzo per uno.0 355.6 x 88.9 x 25.4 0.1046 2.66 14 metri 25
Quattordici per tre e mezzo per uno.0 355.6 x 88.9 x 25.4 0.1345 3.5 14 metri 25
152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 4
1. 16 tonnellate di macchina idraulica aperta con carrello
1. Portamento 16 t
2. Installare il diametro interno della bobina 508 mm o 610 mm
3. L'albero del codificatore aperto si stringe Serraggio idraulico, portata ristretta 480-530 mm,610 mm
4. Larghezza massima del volume Max 600 mm
5. Braccio di pressione Braccio a pressione pneumatica, per assicurare che il materiale laminato non sia allentato
6. Sostenere Con il sostegno
7. Testa della pala e taratura Disponibile con testa di pala e livellatore
2. rilevamento di buffer pit
1. Rilevazione del buffer pit Funzione: controllare la quantità di materiali per corrispondere alla velocità di funzionamento dell'intero dispositivo.
3. Formazione dell' ospite
1. Consegna e taratura dei materiali Materiale per mangimi: rulli per mangimi e rulli guida
Rotoli piatti: tre verso l'alto e quattro verso l'alto, complessivamente 7 rotoli piatti.
2. Formazione Base dell'apparecchiatura: saldatura di lamiere di acciaio
Struttura del motore principale dell'apparecchiatura: arco commemorativo in ghisa, modello 140
Capo e dadi dei cuscinetti: cromati
Altre voci:
Materiale del rullo: Cr 12, lavorazione CNC dopo trattamento termico a HRC 58-60, tornitura fine
Materiale dell'asse: 40Cr
diametro dell'asse: 70/95 mm
Modalità di trasmissione: cambio
Velocità: circa 20-40 m/min
Motore principale: 45 kw * 2 serie, motore di conversione di frequenza CA Siemens
Reduttore: serie K
Potenza del motore di regolazione delle dimensioni: 2*1.5kw+2.2kw, servomotore Siemens V90
Regolazione del vuoto dei rulli di spessore diverso: 8*0,75kw (secondo il progetto effettivo)
Diritta: assicurare la qualità del prodotto finito
Taglio idraulico: taglio di tracciamento, torsione di 45 gradi, nessun spreco, un modello, un paio di lame
Taglio del materiale: Cr12 mov
Sistema di raffreddamento: sistema di lubrificazione di raffreddamento dell'acqua, con serbatoio dell'acqua e pompa, aggiungere lo schermo filtro al serbatoio dell'acqua per evitare che i detriti dell'acqua entrino nel serbatoio dell'acqua e bruciare la pompa
tensione: 460V,60hz,3ph, ((Secondo le esigenze del cliente)

 152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 5

152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 6

4Sistema di pressione idraulica
1. Modello di lavoro Taglio idraulico
2. Potenza 11 kW, aria fredda
3. Valvole elettromagnetiche Distretto

152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 7

5Il sistema di controllo PLC
1. Marchio PLC Marchio Siemens
2. Marca del touch screen Marchio Siemens
3. Trasformatori di frequenza Marchio Siemens
4. Contatore OMRON
5. apparecchi a bassa tensione Da Siemens o Schneider
6. Lingua di funzionamento Cinese e inglese (supporto per la personalizzazione di altre lingue)
7. Armadio di controllo Un armadietto elettrico, una console di comando
8. Funzione È possibile impostare la quantità di ordine, cambiare la lunghezza e la lunghezza e altre attrezzature.

152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 8

Sei, impilamento automatico.
1. La lunghezza del materiale Il più lungo è di 14 metri.
2. Quantità 1 set
3. Direzione Direzione longitudinale, come illustrato nella figura
4. Funzione

1. alimentazione automatica e palletizzazione

2Dopo che un piccolo lotto è stato completato, fascialo una volta con la fascia di nylon e poi spostati in un'altra stazione.Devi impacchettarlo due volte.! ((Solo per il tipo C)

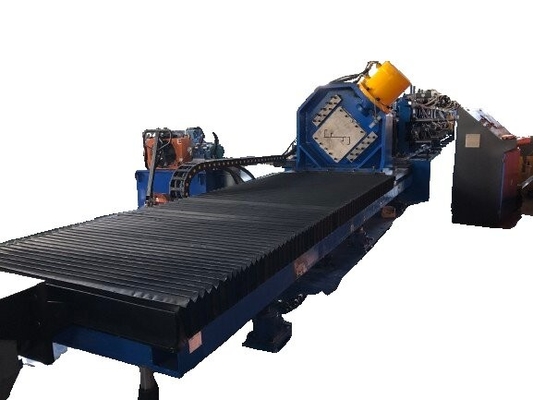

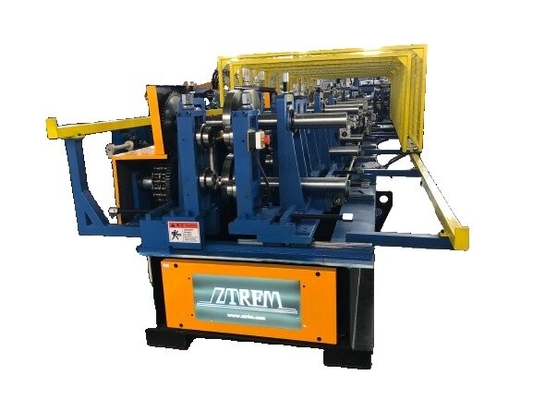

152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 9

Sette, accessori
- No, no, no, no. Nome Quantità
1 Scambio di posizione 2 set
2 tubi idraulici 1 set
3 Relai elettrico 2 set
4 Cassa utensili 1 set

152.4-355.6 mm 16 tonnellate Macchina idraulica per la formazione di rotoli 10

Prodotto Tag:

purlin roll forming machine,

c purlin roll forming machine,

z purlin forming machine

Dettagli di contatto
RFM Cold Rolling Forming Machinery

Persona di contatto: Amerilia cui

Telefono: 008615127755788

Invia la tua richiesta direttamente a noi (0 / 3000)

circa

Autostrada Roll Guardrail forma macchina

12 tonnellate del peso della strada principale di rotolo della guardavia che forma macchina 6 - 10m/produttività minima

Rotolo della guardavia della strada principale di precisione che forma macchina 300 H - materiale della struttura d'acciaio dell'alto grado

Rotolo della guardavia della strada principale di precisione che forma dispositivo d'alimentazione dei supporti della macchina 15 il servo

Doppio strato rullo che forma macchina

Doppio tipo m. delle macchine 8 - 12 di Decking del rotolo d'acciaio di colore precedente/velocità minima di produzione

Strato del tetto di doppio strato del materiale da costruzione che fa macchina, rotolo della guardavia che forma macchina

Rotolo di doppio strato del comando a catena che forma macchina con differenti colori

Lasciare messaggio

politica sulla riservatezza | La CINA buon qualità rotolo della lamiera di acciaio che forma macchina fornitore. © 2017 - 2025 steelsheetrollformingmachine.com. All Rights Reserved.
