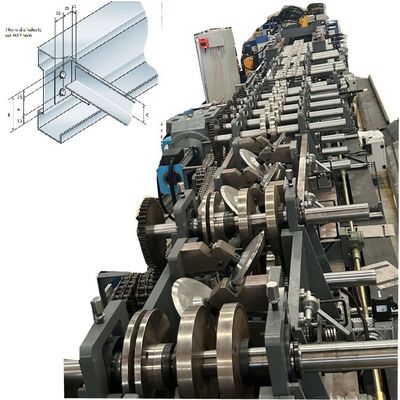

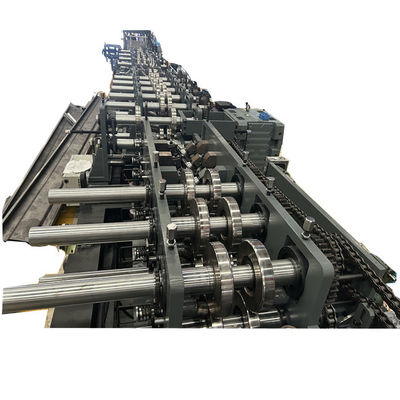

Sigma Purlins Machine

La Sigma Purlins Machine è progettata per produrre la sigma purline in batch completamente automaticamente.Il sistema sigma purlin è stato sviluppato in collaborazione con per molti anniIl sistema è stato progettato principalmente per l'uso, sui tetti, come supporto secondario per le lastre.

Le sezioni Sigma sono fabbricate con rotolamento a freddo che forma acciaio galvanizzato pre-immerso a caldo, di grado S450, con una tensione minima di 450N/mm2.Qui abbiamo sviluppato una macchina di formazione di laminazione per la realizzazione di tale profilo con perforazione multipla.

La gamma di cui sopra non può essere realizzata da una gamma, in quanto la gamma di spessore è troppo grande, normalmente lo spessore da 1,5 a 4,0 mm, o 3,5 mm sarà meglio.

Sigma Purlins Machine

Informazioni di base: NLT-400 Sigma Purlins Machine

Nome dell'apparecchiatura: NLT-400 attrezzature per la trasformazione digitale di ingresso al computer+trasformazione elettrica dei pulsanti

Modello di attrezzatura: NLT-400

Versione intelligente servomotore: potenza totaleAzionamento da 68 kW

Spisciare:30 metri al minuto, velocità complessiva da 12 metri al minuto a 15 metri al minuto (a seconda del numero di fori forati);

1. larghezza C (80~350) mm, larghezza Z (120~350 mm) può essere liberamente trasformato;

2. margine piccolo (8-20 mm) e margine piccolo ≤ 0,8 * (altezza della vita -20);

3. altezza della vita (30-100) mm e altezza della vita ≤ 0,95 * (larghezza inferiore - bordo piccolo -30);

4spessore regolabile della piastra t (1,0~3,5) mm;

Accuratezza della lunghezza e della posizione del foro ± 1 mm

Scaricare → Inserire il materiale nella macchina →Livellamento- Sì.perforazione e pre-taglio- Sì.Formaggio di rotoli→Tabella dei prodotti ricevuti

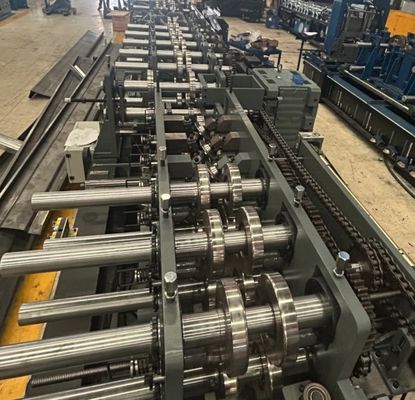

Le prime 8 stazioni a rulli sono per le costole Sigma regolabili in base alla variazione della larghezza inferiore.

Diametro degli alberi:Φ90 mm solido

Catena a doppia fila per trasmissione e supporto per l'estremità dell'albero

Materiale degli alberi:

40 Cr lavorazione CNC HRC28-32, finitura e elettroplata

Velocità di formazione:massimo15m/min

Voltaggio: 380V/60HZ/3P (come richiesto)

Strada di trasmissione:

Catene doppie + supporto per l'estremità dell'albero

Dimensioni variabili:Automaticamentecon PLC

C e Z cambiamento di purling: In manuale

Materiale di rotolamento: Cr12, foro interno lavorato con precisione dopo trattamento termico al vuoto

Tecnologia di lavorazione: lavorazione CNC seguita da trattamento termico fino a HRC58-60, lavorazione di precisione

Materiale dell'albero: 40Cr (diametro 90/diametro 75)

Tecnologia di lavorazione: trattamento di smorzamento e temperatura HRC28-32 dopo lavorazione CNC e quindi tornitura fine e galvanoplastica.

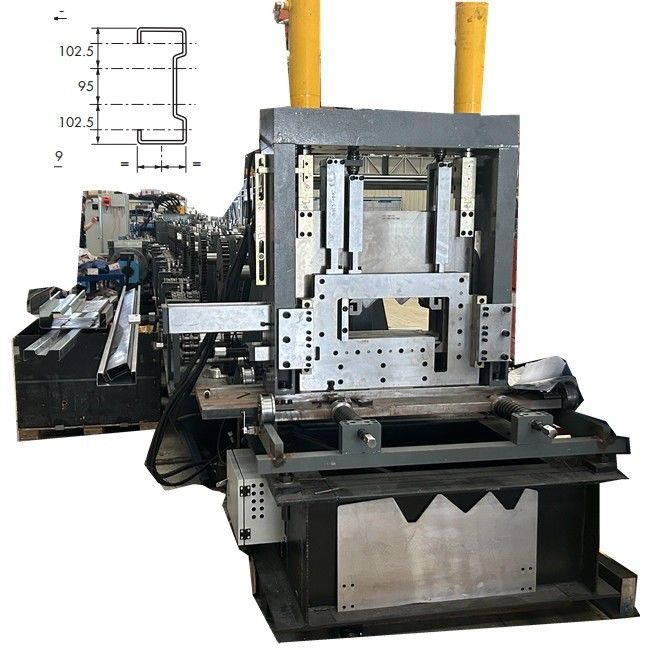

Per quanto riguarda la parte di taglio della macchina Sigma Purline:

Abbiamo fatto le misure di larghezza dimensioni chiare di marcatura per facile da regolare.

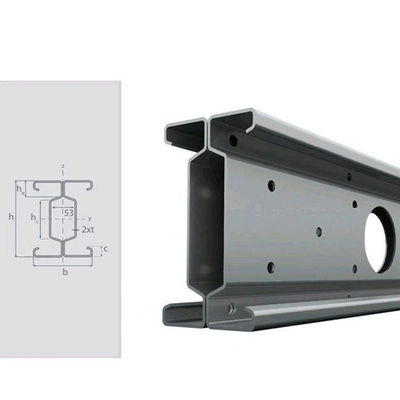

Applicazione del Sigma Purline:

Se desiderate saperne di più su queste macchine, contattateci in qualsiasi momento.
