Autostrada Pareti di barriera acustica Pareti di barriera acustica Profile Making machine

                                                Muri di barriera acustica per autostradeMacchina per pannelli

 Macchina per la profilatura di muri di barriera acusticae

Muri di barriera acustica per autostradeMacchina per pannelli- Macchina per la profilatura di muri di barriera acustica è progettata per realizzare i profili dei pannelli murali tramite il principio di funzionamento della profilatrice per autostrade. I muri acustici AIL sono la scelta intelligente per bloccare il rumore indesiderato del traffico stradale, delle ferrovie, dei generatori o dei sistemi di raffreddamento. Questi sistemi di barriera acustica assorbenti o riflettenti sono facili da installare con squadre locali e attrezzature leggere. Disponibili in una varietà di colori e texture attraenti, questi muri di barriera antirumore a bassa manutenzione sono impermeabili a pioggia, neve e ghiaccio e non arrugginiscono, marciscono o si macchiano. Qui prenderò ad esempio il seguente profilo di disegno, per mostrare come è progettata la macchina.

Profilo dei muri di barriera acustica in realtà è composto da due parti, una è il pannello superficiale per assorbire il suono e l'altra è il pannello inferiore senza fori. E utilizzare la barra di collegamento per unirli. Ecco alcune immagini di applicazione dei pannelli di barriera per riferimento:

Muri di barriera acustica per autostradeMacchina per pannelli

La macchina per la profilatura dei muri di barriera antirumore è composta dai seguenti elementi: la linea di produzione della punzonatura e la linea principale della profilatrice.

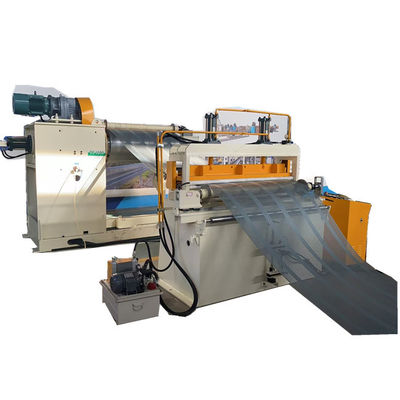

Svolgitore idraulico con livellamento alimentatore a bobina NC --> Punzonatrice - riavvolgitore con sistema di smorzamento

Per quanto riguarda la linea di punzonatura:

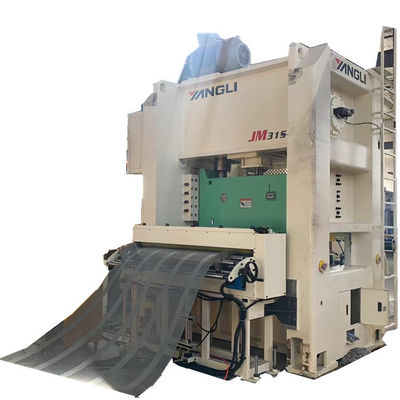

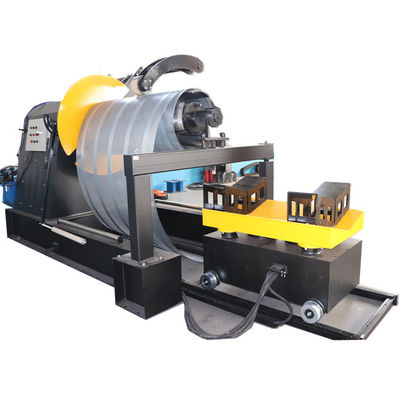

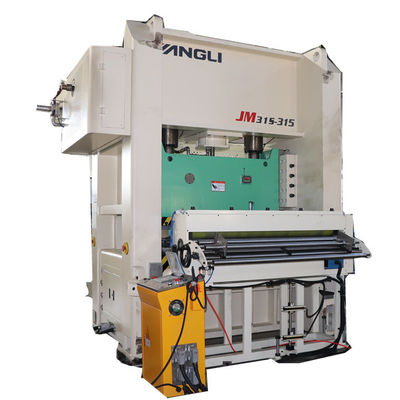

Lo svolgitore può essere automatico o manuale, da 5 o 10 tonnellate, con o senza carrello di carico. Per quanto riguarda la punzonatrice, è possibile scegliere alta velocità o velocità normale. Ecco alcune immagini della linea di produzione per riferimento.

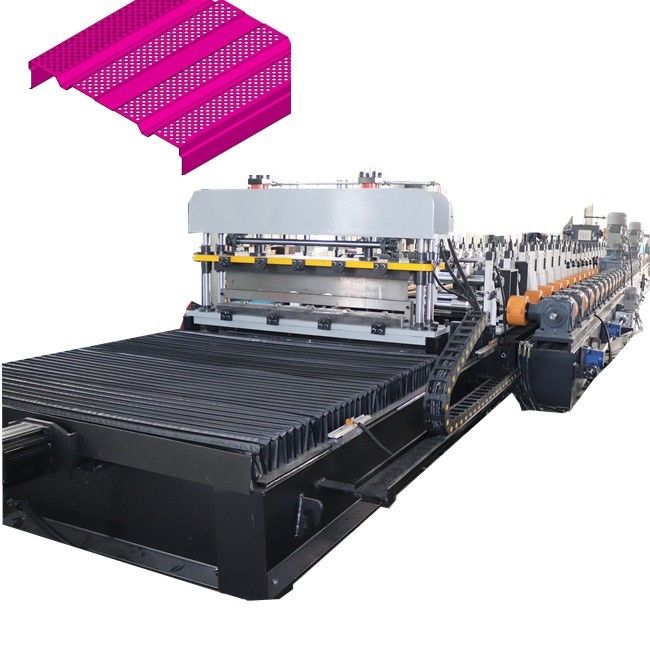

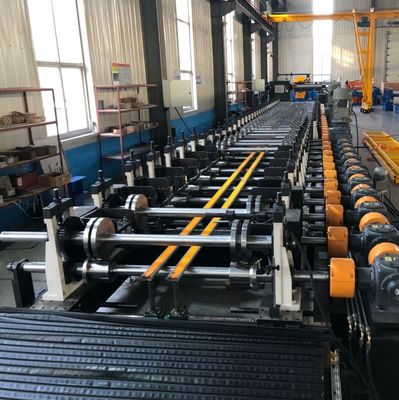

Per quanto riguarda la profilatrice principale per realizzareMuri di barriera acusticaPannello:

1. Per questa macchina per pannelli fonoassorbenti, la larghezza di punzonatura e la quantità di fori sono regolabili.

2. La larghezza del pannello è regolabile.

3. Per la trasmissione utilizziamo un cambio.

4. Funzionamento ad alta velocità, la velocità di laminazione può raggiungere i 15-25 metri al minuto.

5. La macchina che utilizziamo ha uno spessore del telaio di stampaggio di circa 35 mm.

6. Il materiale del rullo è Gcr12Mov.

7. Azionamento con servomotore, velocità più elevata.

8. Sistema di taglio con inseguimento servo.

9. Siemens PLC e motore.

10. Cuscinetto SKF per un uso prolungato.

Ecco il video di funzionamento della macchina per riferimento:
