Macchine per la lavorazione del suolo a laminatura per pavimenti in metallo composito
La macchina per la lavorazione del rivestimento di pavimenti in metallo composito è progettata per realizzare la lamina di rivestimento in serie in modo completamente automatico.Profili compositi combinati trapezoidali e di 80 mm con capacità di lunghezzaIl profilo combinato consente un facile attacco di servizio, con capacità di trapezoide.

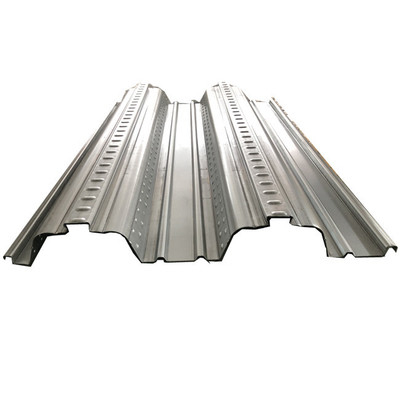

Ecco alcuni disegni popolari per il vostro riferimento:

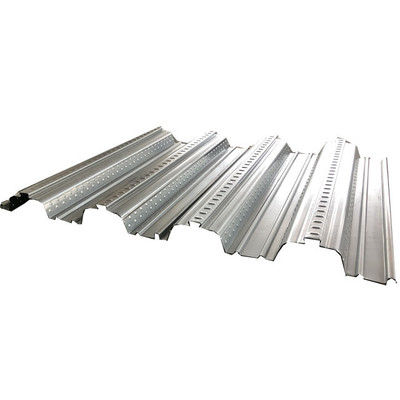

Essi sono diversi per altezza e tipi di rilievo, quindi tali dati potrebbero essere personalizzati in base alla larghezza della bobina di ingresso e alle esigenze del cliente.Qui ci sono alcune immagini di copertura con profilo singolo e sovrapposizione per il vostro riferimento:
Macchine per la lavorazione del suolo a laminatura per pavimenti in metallo composito

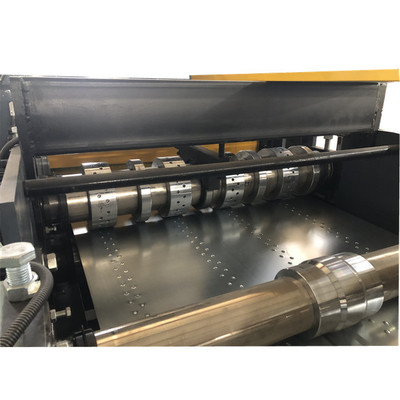

Disegno del telaio: mantenere la superficie della piastra di stampaggio liscia e non facile da contrassegnare durante la stampa.
Lunghezza della parte principale: circa 25000 х1650 х1500
Peso della parte principale: 15300 kg
Voltaggio: personalizzare
Fissatore di rulli: piastra centrale di spessore 28 mm
Quadro: acciaio 400 H saldato
Modalità di azionamento: doppia catena con regolatore della catena per la perdita e il grado di stretta.

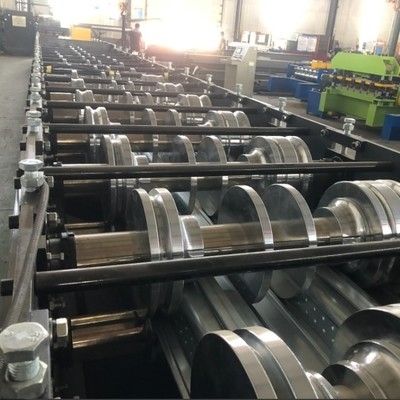

Materiale dei rulli:Gcr15, superfici ricoperte di cromo duro.
Materiale degli alberi: acciaio 45° e regolazione della durezza.
Diametro degli alberi: φ 90 mm, i rulli di rilievo sono di circa 120 mm.
Numero di rulli: 36 rulli
Potenza principale: 15*2kw

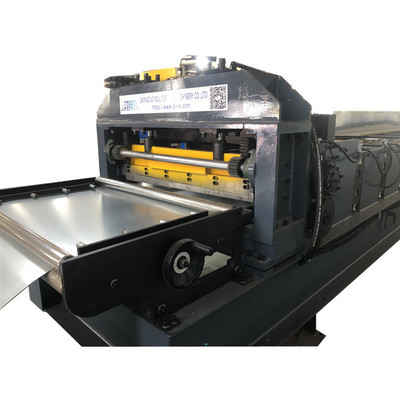

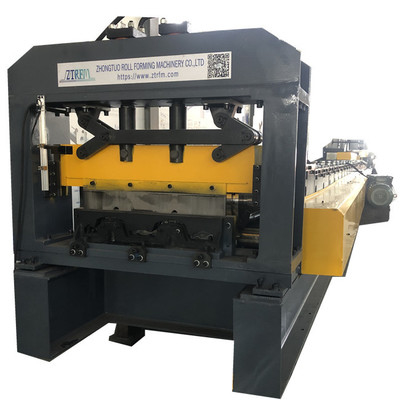

Meccanismo di taglio
Caratteristica:assicura stabilità,precisione e velocità di taglio
Funzione: Taglio automatico controllato dal PLC
Adotta l'azionamento idraulico e la posizione automatica per decidere la dimensione e tagliare i prodotti bersaglio.
Materiale delle lame:Cr12 spento
Fornitura di energia: potenza idraulica
Componenti: contiene un set di lame, un serbatoio idraulico e una macchina da taglio.
Si può scegliere di aggiungere o meno il pre-sciacquatura.
Questo profilo di metallo non è facile da realizzare, poiché richiede molti rulli laterali per modellare la coda di colomba.
Riguardo all'effetto di sovrapposizione.
| Articolo |
Dettaglio dei parametri |
| Materiale di lavorazione |
IGP e IGPP |
| Spessore del materiale |
0.25-0.8 mm |
| Cornice della macchina |
Acciaio 360 # H, Adottare saldatura a linea diagonale, misurazione dello strumento di livellamento per assicurarsi che il telaio finale sia di alta precisione |
| Pannello di rivestimento della macchina |
| tipo di piastra |
Tipo di pilastro (opzione) |
| |
|
| Spessore della piastra:20 mm |
Spessore del pilastro: 30 mm |
| Vernice:vernice normale |
Verniciatura:cromato |
|
| Stazioni di formazione |
20-38 stazioni (secondo i profili) |
| Macchine a rulli |
Acciaio forgiato di alta qualità n. 45, cromato duro placcato con spessore di 0,05 mm
Modalità di lavorazione: taglio - perforazione - tornitura CNC - estinzione - tornitura CNC - cromatura |
| Albero della macchina |
φ80-90 mm di acciaio ad alta protezione n. 45 dopo trattamento, |
| Macchine spaziatrici |
Laving CNC ad alta precisione |
| Cuscinetti per macchine |
Il cuscinetto haerbin della Cina o il cuscinetto internazionale SKF (opzione) |
| Sistema di guida |
Catena o ingranaggio da 2 pollici (opzionale) |
| Potenza della macchina |
15kw-22kw ((secondo i profili) |
| Velocità di funzionamento della macchina |
8-12m/min o 10-30m/min (opzionale) |
| Tipo di regolazione della macchina |
Dopo l'installazione della macchina, lo testeremo noi stessi, confrontare con il disegno del profilo, la differenza è controllata in 0.5mm |
Taglio
| Tipo |
tipo di cuscinetto scorrevole |
| Materiale della lama |
Cr12mov |
| Processo di elaborazione dei fotogrammi |
L'intero telaio inferiore è macinato per alta precisione |
| Trasformazione delle lame |
taglio del filo-elettrodo, ma il balde superiore non può essere dritto. questa è la tecnologia |
| Lavorare |
Tipo idraulico |
Stacker
| Tipo |
Manuale |
Auto(opzione) |
| Distanze |
1.5m-2m |
6m o 12m |
PLC
| Articolo principale |
Dettaglio dei parametri |
| PLC |
Delta ((standard) o secondo la vostra richiesta |
| Invertitore |
Marca cinese (standard) o in base alla vostra richiesta |
| Dispositivo touch |
Mcgs (standard) o secondo la vostra richiesta |
| Codatore |
Marca cinese (standard) o in base alla vostra richiesta |
| tensione/HZ/fase |
380v/50-60hz/3fase |
Pompa idraulica
| Articolo principale |
Dettaglio dei parametri |
| Motore |
3kw marca cinese o secondo la vostra richiesta |
| Pompa |
Marca cinese o secondo la vostra richiesta |
| Valvola solenoide |
Marca cinese o secondo la vostra richiesta |
| Sistema di raffreddamento |
Ventilatore di raffreddamento |
Piano di formazione a rotoli per pavimenti in acciaio galvanizzato Sistema di controllo PLC
Componenti di macchine
| - No, no, no, no. |
Nome |
Quota |
| 1. |
Discoilatore |
1 set |
| 2. |
Macchine per la formazione di rotoli |
1 set |
| 3. |
Dispositivo di taglio idraulico |
1 set |
| 4. |
Cassa di controllo PLC |
1 set |
| 5. |
Pompa idraulica |
1 set |
| 6. |
Tabella di uscita |
1 set |
