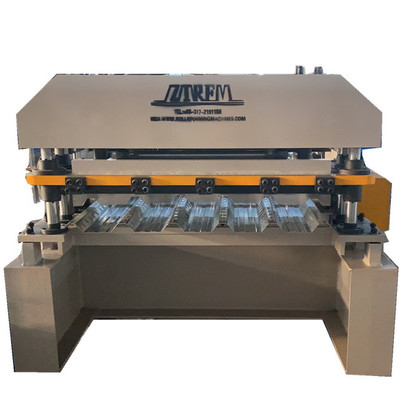

STeel Form Deck Macchine per la formazione di profili a rotolamento
La macchina per la formazione di profilati di pannelli d'acciaio è progettata per produrre vari tipi di profili di pannelli d'acciaio in lotto completamente automaticamente.,Tavolo di alimentazione, apparecchiature di guida, sistema di formazione dei rotoli, sistema di posttaglio (elettrico 0 idraulico), sistema di controllo e stazione idraulica.
Ampia varietà di acciaio a freddo, dalla forma di sottosezione, con aperto, semicercato e chiuso, i principali prodotti della macchina di formazione di rotoli sono acciaio a canale a freddo, acciaio angolare, acciaio a sezione Z,per la produzione di acciaio ondulato, tubo, tubo quadrato, tubo rettangolare, tubo saldato, porte a chiusura a rotolo e così via.e la lunghezza può essere regolato in modo flessibile in base alle esigenzeIl processo di produzione può anche essere abbinato al forno, in modo da soddisfare esigenze diverse.

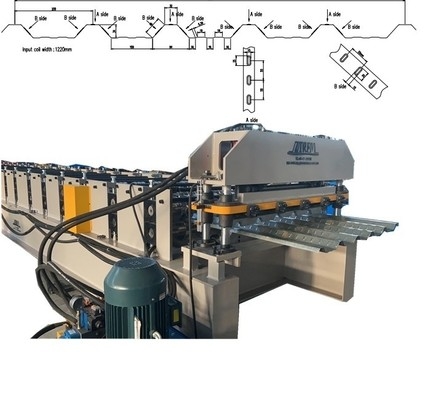

Qui prenderò un profilo casuale di pannelli di acciaio per tetti per esempio per mostrare alla macchina come è progettato.

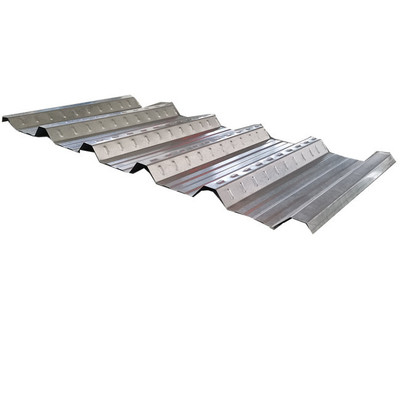

Per questo tipo di profilo pannello di acciaio per lo più sono utilizzati per pannello di parete tetto ponte o altri.
bobine con rivestimento AZ preverniciate con resistenza al rendimento compresa tra 340 MPa e 700 MPa e spessore compreso tra 0,5 e 1,0 mm
Processo di produzione

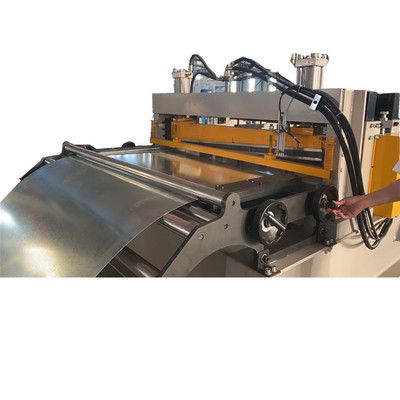

Uncoiling→ Feed→hydraulic pre-cutter →Roll forming → Auto shearing → reception table
STeel Form Deck Macchine per la formazione di profili a rotolamento
Componenti principali (lista di imballaggio)
| Lista di imballaggio dei componenti della macchina |
| - No, no, no, no. |
Nome |
Unità |
Quantità |
Commento |
| 1 |
Decoiler idraulico da 7T |
set |
1 |
Automazione |
| 2 |
Scalatrici a rullo principale con taglio idraulico con rilievo metallico |
set |
1 |
Azionamento a catena |
| 3 |
Stazione di controllo PLC |
set |
1 |
Marchio Delta |
| 4 |
Pompa idraulica per olio |
set |
1 |
Con sistema di raffreddamento |
| 5 |

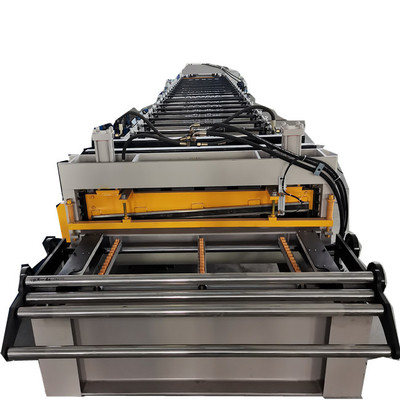

Tabella di raccolta dei prodotti |
set |
1 |
Lunghezza manuale/3 m |
Decoiler idraulico da 10 tonnellate con carrello di carico
B. Adotta il cilindro idraulico per rendere il decollatore espandibile e adatto al diametro interno delle bobine.
C. Il motore guida le bobine in movimento e può procedere in avanti e in retromarcia, nonché svolgere il decoiling con tensione.
D. Il nucleo può garantire l'ampliamento della gamma φ450 del diametro interno della bobina.
Capacità di carico: 10 tonnellate
Larghezza massima della bobina: 1250 mm
Velocità di alimentazione: 0-20 m/min (regolabile)
Potenza del motore idraulico: 5,5 kw
Motore di regolazione della frequenza: 7,5 kW
Struttura: saldatura mediante piastre di acciaio e barre profilate.

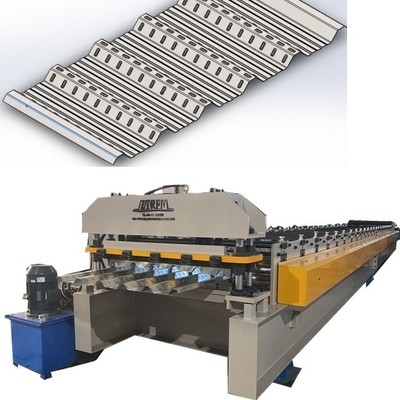

Ulteriori dettagli della macchina di laminazione del profilo del pannello d'acciaio:
Velocità di formazione: 0-20 m/min
Via di trasmissione:un lato è da 1 pollice doppia catena
L'altro lato ha ingranaggi per la guida assistita
Motore principale:Total 37KW (18.5KW*2 motori) Lichao, famoso marchio cinese
Possiamo anche produrre più tipi di macchine per la lavorazione del rivestimento metallo, ad esempio:
9/16" Formativo in acciaio
7/8" HD Steel Form Deck
1" di copertura in acciaio
15/16" di formaggio in acciaio
1.5′′ Formativo in acciaio
Tipo S Form Deck
