Macchine per la trasformazione a rotolamento di coperture di metallo di tipo B con elevato rapporto resistenza/peso

Macchina per la formazione di rotolatori per coperture di tetti metallici di tipo B

I profili del ponte B sono un ponte strutturale di 1,5 pollici di profondità che fornisce sia carico verticale che capacità di taglio del diaframma.Le larghe costole rendono il profilo un substrato strutturale ideale per sostenere uniformemente i sistemi di copertura applicati sulla parte superiore del ponteI profili di tipo B sono tipicamente utilizzati per condizioni di span di 10 piedi o meno.

B-Deck è una sezione di terrazza con una larghezza di 1 1⁄2 ̊ e una profondità di 1 1⁄2 ̊ che fornisce una superficie di supporto per vari tipi di materiali per la copertura.È utilizzato come componente strutturale secondario per fornire la distribuzione laterale della forza ai sistemi di resistenza verticale della strutturaLa larghezza di copertura standard è di 36 ′′ con finitura galvanizzata o verniciata.

Wcappello è tipoBtetto ponte?

Il ponte B è di gran lunga il ponte del tetto più utilizzato per i nuovi progetti di costruzione.Rispetto ai tetti di tipo A e ai tetti di tipo FCome per tutti i prodotti in acciaio, più leggera è la sezione, più economica sarà.E poiché i ponti di tetto di tipo B possono sopportare carichi più elevati a lunghi intervalli rispetto ai ponti A e FIn questo modo, i supporti in acciaio sotto il ponte di metallo possono essere più distanziati tra loro.

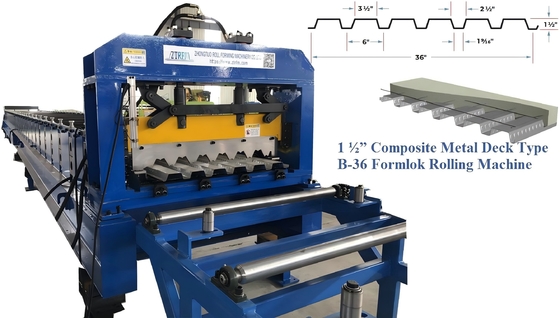

Ecco un ponte B standard per il vostro riferimento:

Come accennato in precedenza, il ponte di tipo B è il ponte di tetto più comunemente utilizzato per i nuovi progetti di costruzione.Le coperture di tetto di tipo B hanno un rapporto forza/peso più elevatoDato che i supporti in acciaio possono essere spaziati più a distanza con i ponti di tipo B, i proprietari di edifici possono risparmiare denaro acquistando meno supporti

Il ponte di tipo B è un ponte di tetto ad ampia costola ideale per una vasta gamma di applicazioni

processo di lavorazione della macchina per la formazione di pavimenti galvanizzati

Decoiler forma taglia ricevere il prodotto finale

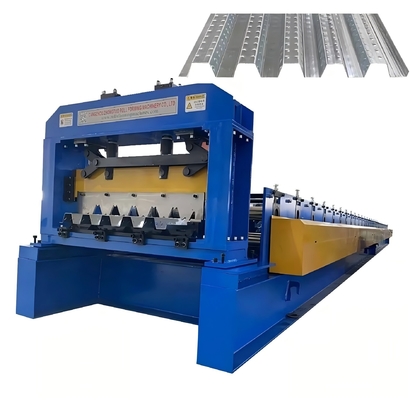

Macchina per la formazione di rotolatori per coperture di tetti metallici di tipo B

Principali parametri tecnici delle macchine per il laminamento di coperture a ponte B:

1) Struttura: acciaio 500H saldato con piastra centrale da 25 mm

2) Potenza principale: 30 kW Motori Siemens

3) Stazioni di formazione:36 stazioni

4) Modalità di guida:1.0′′ a catena a doppia fila

5) Diametro dell'albero: 80 mm

6) Velocità massima di rotolamento: 12-15 m/min

7) Spessore: 0,5-1,5 mm di acciaio galvanizzato o di lamiera ripintata,G550Mpa

8) Larghezza del materiale: su richiesta

9) Materiale del rullo: lucidato e rivestito con cromo, superficie con 0,05 mm

10) Materiale dello stampo della lama:Cr12, smorzato a 58-62°C

11) Modalità di taglio:taglio idraulico dello stampo (sosta per il taglio)

12) Tolleranza di taglio in lunghezza: +/-1,0 mm

13) Pressione idraulica: 16 MPa

14) Potenza idraulica:5.5kw

15) Sistema di controllo informatico:controllo PLC da Taiwan

16) L'encoder Omron misura la lunghezza, fabbricato in Giappone

17) Necessità elettrica:380V,50Hz,3Ph

Dispositivo di alimentazione

1Il dispositivo di alimentazione è dotato di 2 rulli che possono essere ruotati per ridurre l'attrito dell'alimentazione ed evitare graffi sulla superficie del materiale.

2I rulli inossidabili a contatto possono far entrare il materiale nella macchina senza intoppi e prevenire graffi sulla superficie del materiale.

3Con una ruota manuale per regolare la larghezza di alimentazione, rendendo l'alimentazione più accurata.

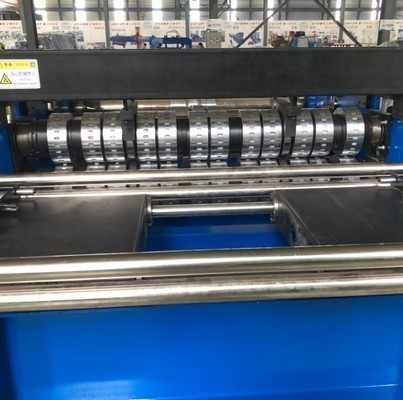

Dispositivo per la formazione di rotoli

Per l'albero e i rulli, normalmente ZHONGTUO utilizza un albero molto forte e rulli di grande diametro con ingranaggi all'interno, per rendere più alta velocità e migliore effetto di rotolamento.

Macchine per la lavorazione dei materiali plastici

Rispetto ai normali rulli, questo nuovo modello di rulli spegne due volte e prolunga il tempo di trattamento termico.

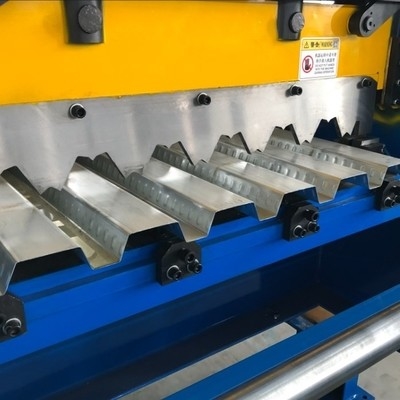

Parti di taglio di macchine per la formazione di pavimenti galvanizzati

Questa macchina per la formazione di pavimenti galvanizzati adotta l'ultima tecnologia.

Come potete vedere nella seguente immagine: la lama è sostenuta da quattro pilastri.

Inoltre, abbiamo migliorato il lato interno del pilastro al minimo di attrito per prolungare la sua vita di 3-5 anni.

la lama è fissata contro la trave invece di essere fissata direttamente sulla trave.

Normalmente la lama è fissata sulla trave con viti, in modo che i fori di vite sopportino tutta la pressione e la resistenza.

In questa nuova macchina per la formazione di pavimenti galvanizzati, il raggio condividerà più pressione e potenza di ritorno.

Quindi sarà più stabile e la sua vita sarà prolungata di circa 3-5 anni.

Sistema di controllo PLC

PLC marchio:Delta(Taiwan) PLC, e trasduttore e touch screen

● Marca del codificatore: Omron

● Componenti elettrici:Schneider

●Lingua operativa:inglese e cinese ((o su richiesta) È possibile impostare gli ordini su questa parte,cambiando lunghezza e quantità del prodotto,è

E' molto facile da usare, e ci sono dei tappi per l'aviazione per rendere molto piu' facile l'installazione della macchina quando e' arrivata.

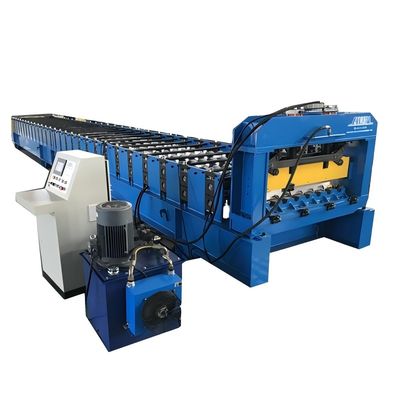

Stazione idraulica

● Motore idraulico: 5,5 KW

● Olio idraulico:46# olio idraulico

● Componenti principali:Un set di serbatoi idraulici, un set di

una pompa idraulica, due tubi idraulici e una valvola elettromagnetica
