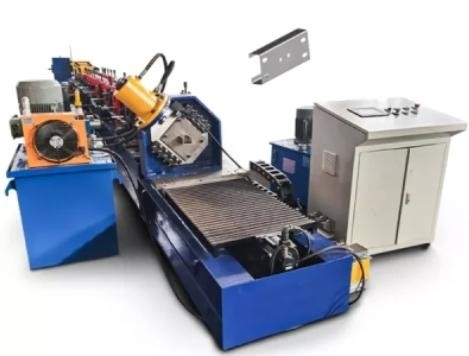

Formatore a rotoli di purlino completamente automatico con rullo regolabile

C/Z Fully Automatic Purlin Roll Ex NLT350

NLT350 CZ purlin machine, la nuova generazione di CZ machine model che spinge i confini della produzione di purlin.questa macchina è in grado di produrre profili CZ con una larghezza fino a 350 mm e uno spessore fino a 3.5mm, che lo rende la scelta perfetta per i clienti di fascia alta che cercano taglie di porcellina più grandi.

La macchina per la trasmissione a catena NLT350 CZ è dotata di un sistema di trasmissione a catena a doppia fila, che garantisce un'elevata stabilità e precisione durante il funzionamento.I canali B e D sono anche collegati con piastre di rinforzo per un supporto aggiuntivo, fornendo una durata e una stabilità superiori.

Questa macchina è dotata di 12 serie di moduli di scambio CZ, che consentono un facile e rapido cambio di dimensioni senza la necessità di regolazioni complesse.il canale B è formato con stampaggio assistito da rulli, garantendo un processo produttivo regolare ed efficiente.

All'avanguardia dell'innovazione, la macchina per la spina NLT350 CZ è dotata di tecnologia di conversione infinita e di vari modelli tra cui versione motore, versione servomotore e altro ancora.Questa macchina è sicuro di superare le vostre aspettative e soddisfare tutti i vostri requisiti di produzione in diverse condizioni.

Ecco.è unProfil per il vostro riferimento:

Disegno di layout

Disegno di flusso: De-coiler ️ dispositivo di livellamento ️ pre-perforazione e pre-taglio ️ parti per la formazione di rotoli

C/Z Fully Automatic Purlin Roll Ex NLT350

I vantaggi di CZ purlin macchina AUTOMATIC tipo di cambio dimensione sono i seguenti:

1.Produzione di strisce di dimensioni diverse (C80-350/Z120-350) senza cambiare rulli o spazzatori.

2Non c'è bisogno di cambiare il taglio per una taglia diversa.

3.Semplice funzionamento, basso costo di manutenzione

4.Dimensionamento infinito ((qualsiasi dimensione all'interno della gamma della macchina), aiuta a risparmiare materiale

5.Opzionale Forno di foratura in qualsiasi posizione del lato della spina e del lato della flange

Componenti principali:

1. Decoilatore idraulico

Tipo di decollatura: chiusura e allentamento automatici

Capacità di peso: 6T

2. Dispositivo di alimentazione e livellamento:

Utilizzato per rendere piatto il materiale prima di inserirlo nella macchina per la formazione di rotoli.

3. Dispositivo di pre-perforazione

Punzione su foglio piatto, controllo PLC della quantità di punzione e della posizione orizzontale, regolazione manuale della posizione verticale.

Quantità e dimensioni di perforatura: secondo le esigenze del cliente

Quantità e dimensioni di foratura della flangia: secondo le esigenze del cliente

La barra di punzonatura e la matrice di punzonatura possono essere facilmente cambiate.

4.dispositivo di pre-taglio

Era usato per tagliare le materie prime prima di formare i rotoli.

5.Prima parte principale

Tipo di propulsione: con cambio

Velocità massima di formazione: 30 m/min

Roller: Circa 21 gruppi di rulli

Il materiale del rullo è acciaio a stampo Cr12;

Il diametro del rullo è di circa 360 mm

L'albero: gli alberi dei rulli vengono lavorati due volte con la macchina di rettifica per garantire la precisione del prodotto finale.

Materiale dell'albero principale: 40 Cr

Dimensioni variabili: completamente automatico

Adottare un sistema di intercambio rapido C/Z

Intercambio rapido C/Z con solo 3 passaggi, entro 5 -15 minuti.

6Taglio idraulico

Adottare il nostro innovativo sistema di taglio, CZ integrato e regolabile stampo di taglio non ha bisogno di sostituire lo stampo di taglio quando le dimensioni di purlin cambiano.

7.Sistema di controllo PLC

Controllare automaticamente la quantità e la lunghezza di punzione e di taglio

La macchina si fermerà mentre è punzonatura e taglio

Misurazione automatica della lunghezza e conteggio delle quantità (precisione +- 3 mm)

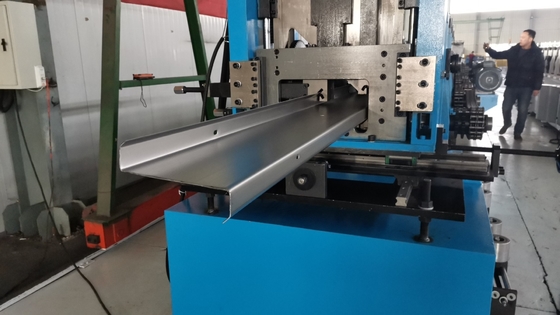

Effetto profilo:
