Prodotto automatico versatile Cz Purlin Machine Alta efficienza

Macchine di formazione automatiche a rotoli di purlino

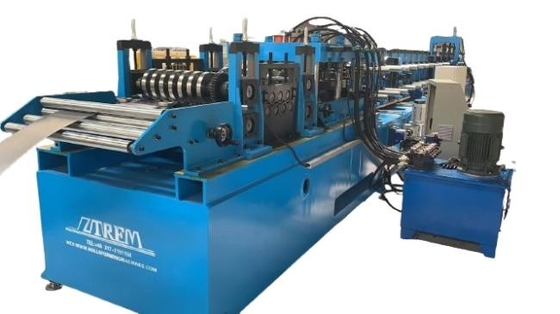

La nostra macchina per la trasformazione di C/Z, azionata da una scatola di cambio, è composta da un decollatore, un dispositivo di alimentazione e livellamento, un sistema di foratura, un sistema di pre-taglio, un sistema di formazione di rotoli, un taglio idraulico del palo, un tavolo di funzionamento,stazione idraulica e PLC (sistema di controllo)La sua caratteristica speciale è: assemblare con una guida di rivestimento per far cambiare le dimensioni della tela della macchina facilmente e senza intoppi, produrre prodotti standard con resistenza al rendimento fino a 550Mpa, lunga linea di produzionenon aperta bocca sui prodotti finali, C / Z interscambio solo con 3 passaggi e entro 5-15 min;Cambia dimensione completamente automaticamente. Risparmio di tempo e risparmio di manodopera,che è altamente migliorato l'efficienza di produzione e adatto per la produzione corrente. Questa macchina è facile da usare e funzionare stabile con una buona precisione.che è stato ampiamente utilizzato e sarebbe il modello più popolare nel prossimo futuro.

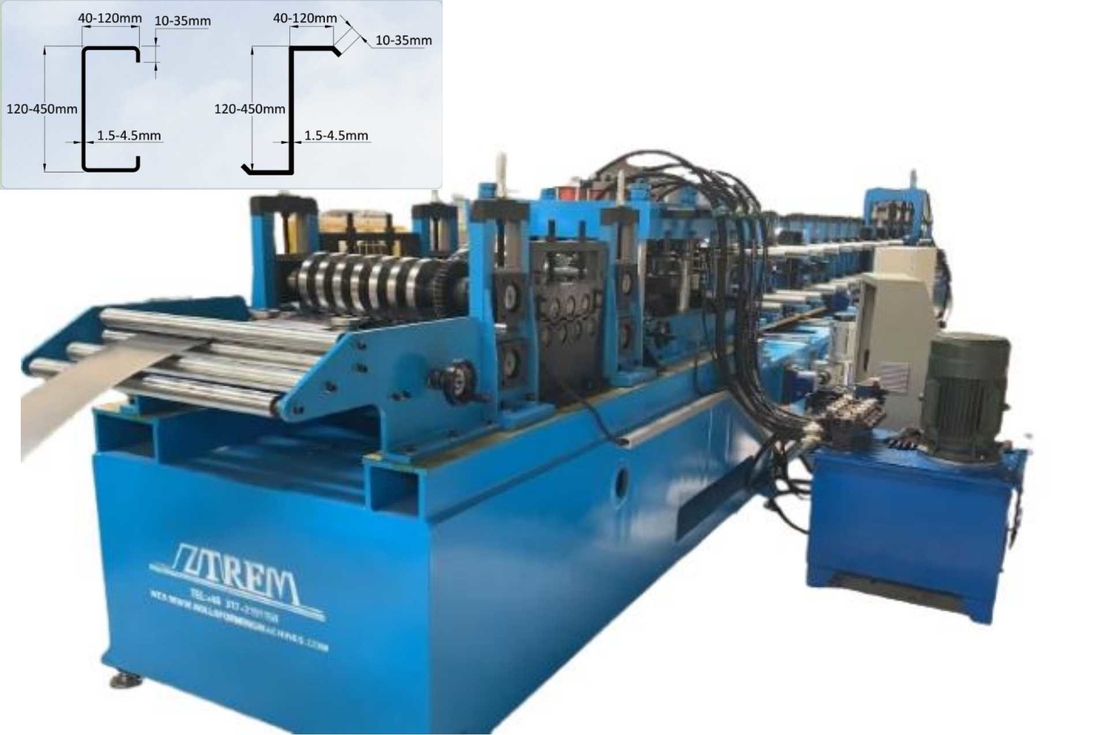

Ecco.è unProfil per il vostro riferimento:

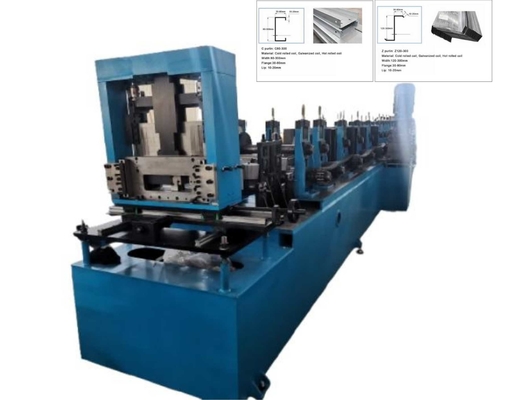

Disposizione della CZ

Disegno di flusso: De-coiler ️ Dispositivo di livellamento ️ Parti per la formazione di rotoli ️ Dispositivo di punzonatura ️ Taglio idraulico ️ stack

Macchine di formazione automatiche a rotoli di purlino

Componenti principali:

1. Decoilatore idraulico

Tipo di decollatura: chiusura e allentamento automatici

Capacità di carico: 10 T

2Dispositivo di alimentazione e livellamento: viene utilizzato per appiattire il materiale prima di inserirlo nella macchina per la formazione dei rotoli.

3.Prima parte principale

Tipo di propulsione: con cambio

Velocità di formazione: 0-30 m/min

Velocità di lavoro: 12-18 m/min

Roller: Circa 24 gruppi di ruller

Il materiale del rullo è acciaio a stampo Cr12;

L'albero: gli alberi dei rulli vengono lavorati per due volte con la macchina di rettifica per garantire la precisione del prodotto finale.

Dimensioni variabili: interamente automatico controllato dal PLC

Adottare un sistema di intercambio rapido C/Z

Intercambio rapido C/Z con solo 3 passaggi, entro 5 -15 minuti.

4. Dispositivo di post-perforazione

Punzione su una striscia C o Z. PLC controlla la quantità di punzione e la posizione orizzontale; regolare la posizione verticale manualmente.

Tipo di perforazione: perforazione idraulica

La barra di punzonatura e la matrice di punzonatura possono essere facilmente cambiate.

5Taglio idraulico

Adottare il nostro sistema di taglio innovativo, CZ integrato e regolabile stampo di taglio non ha bisogno di sostituire stampo di taglio quando le dimensioni di purlin cambiano

6.Framma di supporto del prodotto 1 set

7Sistema di controllo PLC

Controllare automaticamente la quantità e la lunghezza di punzione e di taglio

La macchina si fermerà mentre è punzonatura e taglio

Misurazione automatica della lunghezza e conteggio delle quantità (precisione +- 3 mm)
