Macchine automatiche per la trasformazione di purlin CZ
I cornici sono elementi in acciaio che vengono utilizzati come strutture di supporto in edifici pre-progettati, principalmente sotto i tetti.creando un diaframma orizzontale che fornisce supporto al peso del tetto e del ponteI cornici sono installati in parallelo al tetto dell'edificio e sono supportati da travi o pareti.Può raggiungere una lunghezza di 30 piedi o più..
La lunghezza e la larghezza dipendono dalle dimensioni del telaio primario dell'edificio, dal suo uso e dalla progettazione ingegneristica.come richiestoLe pareti di copertura sono quindi una parte importante della struttura del tetto.di dimensioni coerentiI purlini si espandono e si contraggono rispettivamente in estate e in inverno.

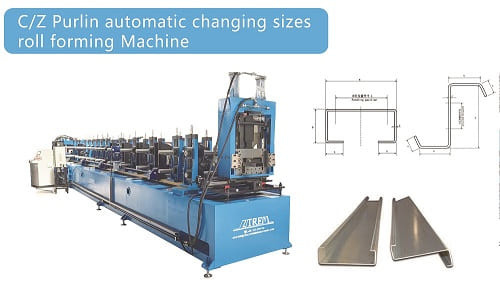

Ecco.è unProfil per il vostro riferimento:
Macchine automatiche per la trasformazione di purlin CZ

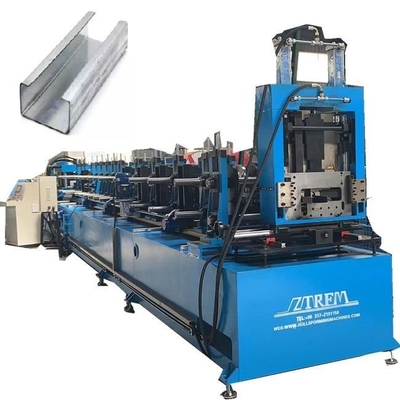

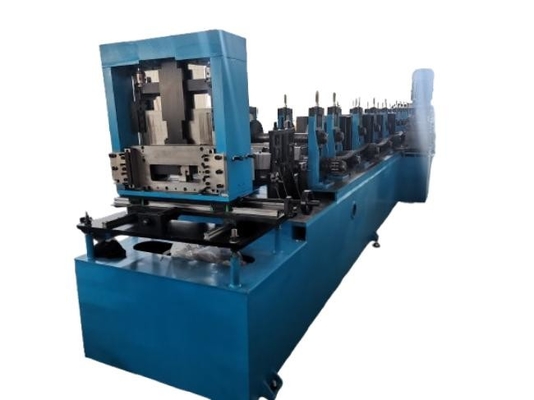

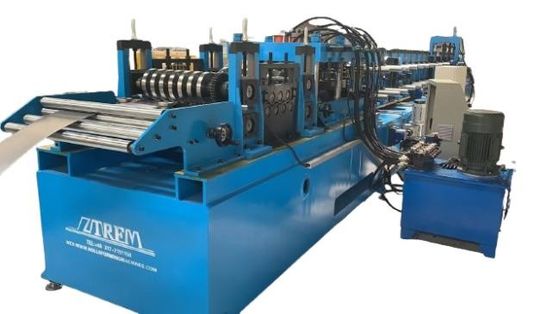

Questa macchina per la formazione di rotoli di C purlin adotta nuovi componenti con materiale di alta qualità. Il sistema idraulico e il sistema di controllo elettrico utilizzano tutti un marchio famoso in tutto il mondo.Progettato dal programma avanzato ZTFRMI rulli sono le parti più importanti della macchina, che realizziamo trovando lavorazione per tutti i rulli, con materiale di alta qualità,per assicurarsi che la macchina possa funzionare in modo stabile per lungo tempo.
1Come si calcola la larghezza della bobina di ingresso della linea C e Z?
Calcolare la larghezza della bobina d'ingresso in base alle dimensioni del prodotto finito: altezza della vita*2 + larghezza del fondo + margine piccoloSe finito, il profilo C ha la seguente dimensione altezza della vita: 50 mm, larghezza di fondo: 100 mm, bordo piccolo:15 mm, spessore del materiale:2 mm
Quindi la larghezza della bobina di ingresso è 50*2+100+15*2-2*6=218mm
2- Come si fa il cablaggio?
Il decollatore idraulico deve solo collegare il cavo di alimentazione ai quattro terminali contrassegnati A, B, C e N.
La macchina principale per la trasformazione dei rotoli deve essere collegata al cavo di alimentazione, al motore principale, al motore della pompa dell'olio e al motore di regolazione delle dimensioni.
Corde di alimentazione: collegare con terminali contrassegnati con L1, L2, L3
Motore principale: collegamento con i terminali contrassegnati con U2, V2, W2
Motore della pompa dell'olio: collegamento con i terminali contrassegnati con U1, V1, W1
Motore di regolazione delle dimensioni: i tre motori di regolazione delle dimensioni sono collegati al terminale contrassegnato rispettivamente con U3 V3 W3, U4 V4 W4 e U5V5W5.
Il contatore, gli interruttori di limite delle unità di foratura e dei dispositivi di taglio sono collegati all'armadio di controllo PLC con prese aeree uniche, facili da collegare e privi di errori.
Applicazioni
