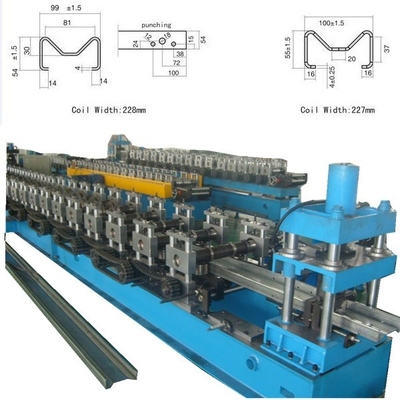

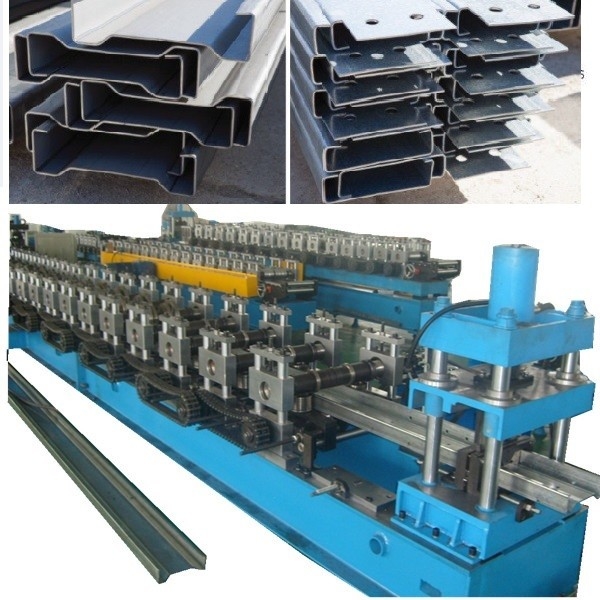

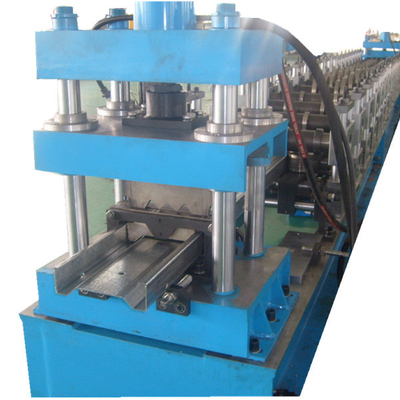

SigmaPurlinoSIstemMacchine per la formazione di rotoli
Offre soluzioni da 120 mm a 400 mm con calibri da 1,2 mm a 3,2 mm, tutte pienamente supportate da Strucad e Tekla Structures
I dati di cam per ridurre il rischio di potenziali errori e eliminare la necessità di creare disegni che richiedono molto tempo.
Il nostro nuovo Sigma Beam Purlin genera ottimi miglioramenti del rapporto resistenza/peso, per non parlare della riduzione dei requisiti di accessori nei criteri di progettazione comuni,risparmio dei costi aggiuntivi dei componenti e del tempo di montaggio in locoQuesto prodotto è stato lanciato utilizzando il materiale S450 anziché lo standard industriale esistente S390,e il Sigma Beam Purlin utilizzato con la nostra gamma standard di sezioni C come binari laterali offre pratico, soluzioni flessibili ed economiche per tutte le vostre esigenze in materia di scaffalature e rotaie.

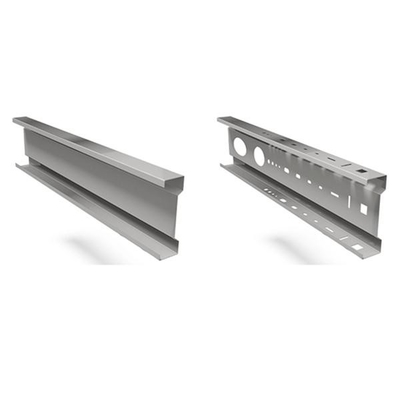

Gamma di prodotti

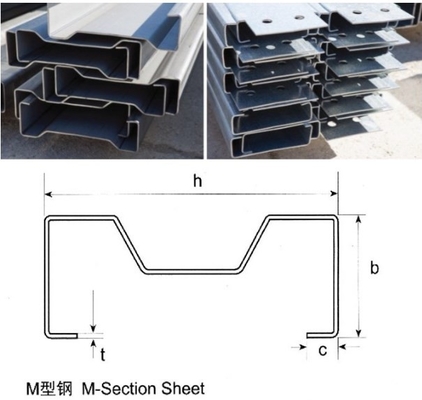

Ecco.è unProfil per il vostro riferimento:
Il sistema è stato progettato principalmente per l'uso, sui tetti, come supporto secondario per le lastre, con larghezza fino a 15 m e pendenza massima del tetto di 25 gradi.Le sezioni Sigma sono fabbricate con rotolamento a freddo che forma acciaio galvanizzato pre-immerso a caldo, di grado S450, con una tensione minima di 450N/mm2, le proprietà della sezione sono state calcolate in conformità all'Eurocodice 3, BS EN 1993-1-3:2006Il calcolo dei carichi finali e delle deflessioni di lavoro si basa sui risultati di prove su scala completa e di analisi degli elementi finiti.La flangia superiore della spina deve essere adeguatamente trattenuta da una robusta lamiera di acciaio (o simili) fissata direttamente alla flangia superioreL'acciaio ha un rivestimento esterno galvanizzato Z275, che dà uno spessore di rivestimento approssimativo di 20 micron per lato.
Assemblaggio della manica e dettagli della cuffia
Le maniche sono necessarie per garantire la continuità strutturale della sezione di porcellina attraverso la trave di supporto.Lo spessore della manica dipende dallo spessore della spina - vedi tabella.
Il sistema più conveniente, in termini di contenuto di materiale e numero di componenti da erigere, è il sistema a doppio raggio.
Dettagli di Purlin Cleat
Dimensioni standard della manica
Nota: se non sono fornite le chiusure standard Albion,fare attenzione a garantire che sia fornito un spazio sufficiente dalla parte inferiore della spina fino alla parte superiore della trave per l'installazione della manica.

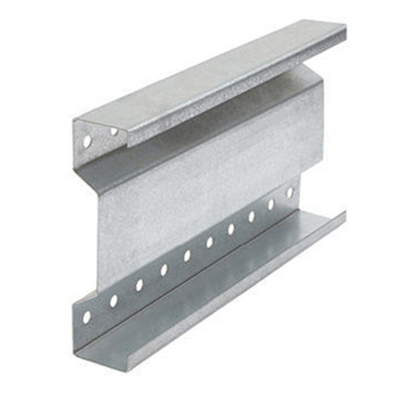

Perforazioni Sigma Standard
Le forature standard sono mostrate di seguito per la gamma di porcelline sigma.
per i bulloni M16 sono utilizzati per i 265 e 300 sigma profondi.8I fori di fissaggio della velocità, ove richiesto, sono di 14 mm di larghezza * 20 mm rettangolari.Forniture per flange di 14 mm di diametro, se necessario. lunghezza massima della sezione 16 m.
SigmaPurlinoSIstemMacchine per la formazione di rotoli
Sistemi Sigma Purlin e layout di collegamento
La forma del purlin sigma fornisce un profilo efficiente e robusto che si adatta sia alle condizioni di breve che a quelle di lungo raggio.Nella maggior parte dei casi, per gli edifici di tipo popolare, non sono richieste barre sag (a seconda delle condizioni di sollevamento del vento)Le maniche sono necessarie per fornire continuità alla sezione di porcellina attraverso le travi di supporto.è stato specificamente sviluppato per ridurre al minimo il numero di manicotti, riducendo così il numero di componenti e permettendo di risparmiare tempo di installazione e costi dei componenti.Tutte le maniche sono della stessa lunghezza con dimensioni longitudinali identiche, uniformità riducendo il rischio di errori.
Sistema del sedere a lunghezza singola
Il più semplice dei sistemi di purlin. Utilizzare dove le condizioni di progettazione dettano che non possono essere utilizzate maniche di connessione, cioè purlin a profondità di trave.
Sistema di doppio raggio del sedere
Utilizzare con le serie 200, 225 e 240
Il sistema più popolare di perline che combina lunghezze a doppia lunghezza con un minimo di maniche di giunzione.Il sistema a maniche può essere utilizzato per edifici con due o più porti e combina una soluzione economica con facilità di dettaglio. larghezza di baia sono limitate a 8 m (lunghezza massima di strisce 16 m)
Sistemi Sigma Purlin e layout di collegamento
Sistema a manica a lunghezza singola
Sistema di baia di fine pesante Un'alternativa al sistema a doppia lunghezza e adatto a tutte le dimensioni della baia.Può essere utilizzato con tutte le sezioni Sigma.ma mantenendo la continuità sulle travi, può essere impiegato il sistema a manica a una sola portata. Con maniche aggiuntive, come mostrato, le capacità ultime del sistema a manica a doppia portata possono essere realizzate.e. purlin sollevato dal basso.
Sistema di stazione pesante
Adatto per edifici di 5 o più baie Disponibilità a lunghezza singola (tutte le sezioni Sigma)
Barre anti-sago di velocità
Albion velocità fissare sag barre forniscono un efficace trattenimento per il purlin sia durante l'operazione di rivestimento e in condizioni di sollevamento del vento (riversione).Il sistema di fissaggio delle pinze a molla rende l'installazione rapida e facile. La fissazione della velocità deve essere fissata come indicato di seguito
Le barre anti-Sag hanno due scopi principali:
• Per impedire che la striscia si torci durante l'erezione (una volta fissata la lastra, la striscia ottiene una grande rigidità dalla membrana del tetto).
• Per fornire un sistema di ritenuta laterale alla flangia inferiore in condizioni di sollevamento.
Nota:Per le inclinazioni superiori a 25°, consultare il nostro dipartimento tecnico.
I dispositivi Speed Fix sono realizzati con acciaio caldo galvanizzato pre-immerso a caldo di 1,6 mm di spessore e formati a freddo in una sezione di canale di 15 mm di profondità * 12 mm di larghezza.Ogni estremità è notch per localizzare in standard pre-perforato fori rettangolari a metà span o punti terzi.Le leghe di vertice alternative sono fabbricate da fili di 12 mm di diametro, finitura placcata di zinco.
Ritenuti a strato angolare
Per tracciati di lunghezza maggiore o più profonde, vengono utilizzati puntini angolari per garantire la stabilità durante l'operazione di rivestimento e in condizioni di inversione del vento.Gli appoggi angolari sono fabbricati con un angolo galvanizzato precaldo di 45*45*2 mmI fori nei supporti sono tutti di 14 mm di diametro per adattarsi ai bulloni M12.
Requisiti minimi anti-SAG
Le cravatte di punta devono essere utilizzate su tutti i tracciati superiori a 4 metri sui tetti a due tracce.
Lungi pendii del tetto
Quando la pendenza del tetto supera i 20 m, è necessario un sistema di ritenuta di portata intermedia per resistere ai carichi verso il basso della pendenza.
Requisiti minimi anti-SAG
Tetti monopietra
Su tetti mono pitch, strut e sistema di legame è richiesto all'apice, per resistere a carichi verso il basso pendenza
Tetti piatti
(Pendiente inferiore a 3o)
Per i tetti a bassa inclinazione o piatti, i perni Sigma sono installati in coppie,come indicato di seguito, puntature angolari fornite in posizione media per lunghezze superiori a 4 m e in posizione terza per lunghezze superiori a 7 m.1m.
Angoli più chiari e stazioni di travi
Stagno delle travi/Stagno delle colonne
I Rafter Stays sono fabbricati con acciaio caldo galvanizzato pre-immerso e rotoli a freddo formati in sezioni angolari di spessore 45 mm x 45 mm x 2,0 mm.
Dettagli tipici
Dettaglio del sovrappeso/cantilever del cantilever di Purlin
Dettaglio di Gable Verge
Ulteriori applicazioni dei raggi Albion Sigma
Pavimenti a mezzanino
Il profilo Sigma è ideale per fornire supporto strutturale a pavimenti leggeri.
