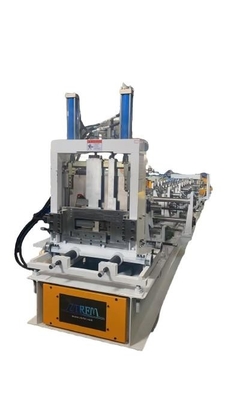

Modello di attrezzatura: NLT-400

Versione intelligente servomotore: potenza totale 68 kW

Spisciare: 30 metri al minuto, velocità complessiva da 12 metri al minuto a 15 metri al minuto (a seconda del numero di fori forati);

1. larghezza C (80~350) mm, larghezza Z (120~350mm) può essere liberamente trasformato;

2. margine piccolo (8-20 mm) e margine piccolo ≤ 0,8 * (altezza vita -20);

3. altezza della vita (30-100) mm e altezza della vita ≤ 0,95 * (larghezza inferiore - bordo piccolo -30);

4spessore regolabile della piastra t (1,0~3,5) mm;

Accuratezza della lunghezza e della posizione del foro ± 1 mm

Ecco.Sono alcuniprofilosper il vostro riferimento:

Configurazionerequisiti:

1Spessore del materiale:10,5-3,5 mm

2- resistenza del materiale: 235/345 Mpa (se si utilizza materiale 550 MPA lo spessore può️t più di 3 mm)

3. Dimensione: 100-300 mm (si può regolare automaticamente)

4.Velocità: massimo 15 m/min (se si perforano fori la velocità sarà di 15-22 m/min)

5.C e Z per la sostituzione manuale

6- Tavolo di ricezione manuale

Flusso di lavoro

Sgombero → Inserimento della materia nella macchina → Livellazione → Punzionamento e pre-cortezzatura →Formazione di rotoli →Tabella di ricezione dei prodotti

NLT-400CcomputerIo...nputDiitalTformazione +EelettricoButtonTformazioneRTuttoFdi ormingEdi cui:

8 tonnellate idraulichedecollatore

Capacità6 tonnellate idraulica è facoltativa

Diametro interno della bobina:450-550 mm

Larghezza di alimentazione:500 mm massimi

Struttura:saldate dalle lamiere di acciaio e dalla barra profilata.

La contrazione e l'espansione della bobina è automatica, guidata da potenza idraulica.

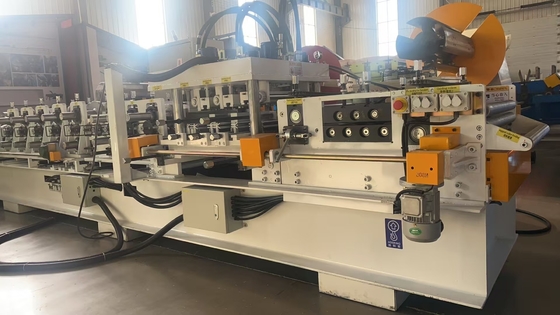

Parte di alimentazione e livellamento

C'è un pulsante elettrico qui, che può regolare automaticamente la larghezza di alimentazione

di cilindrata inferiore o uguale a:3 su 4 giù

Materiale dei rulli:Cr15

Diametro del rullo:75 mm

Regolazione della larghezza di alimentazione: automatica mediante pulsante

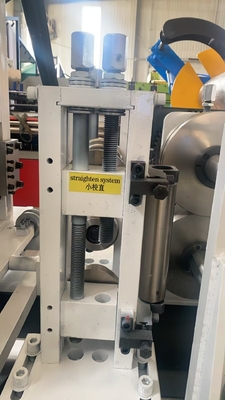

Assicurarsi che la lamiera di acciaio inserita dritto e pulito e poi processo di formazione del rotolo potrebbe essere fatto accurato

Perforazione e prepuliziaparte

Unità di perforazione con sistema idraulico;

Una stazione di perforazione

Forme da foratura:Trattamento con tensione ridotta Gcr12

Stazione 1:Perforazione dei fori centrali inferiori

Stazione 4:Sciaggio preidraulico

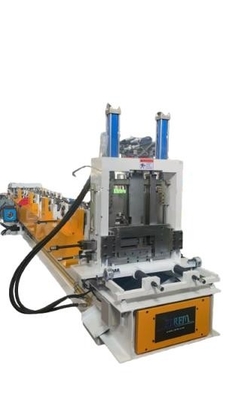

Ma)in parte di formazione di rotoli

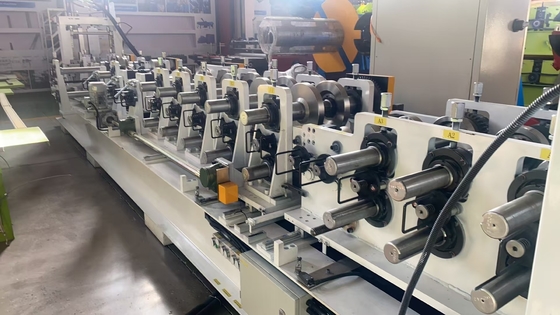

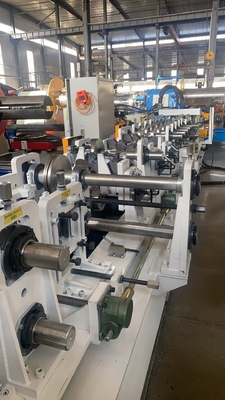

Stazioni a rulli:34 righe= Uno di essi è l'altezza della vita formando 87-95 gradi gruppo di rullo regolabile arbitrario

Equipaggiato con 12 serie di moduli di scambio CZ, l'interruttore può essere completato ruotando 180 gradi, e la rotaia guida lineare può essere cambiato

Dispositivo di rullo ad arco anticoncavo

Diametro degli alberi:Φ90 mm solido

Catena a doppia fila per trasmissione e supporto per l'estremità dell'albero

Materiale degli alberi:

40 Cr lavorazione CNC HRC28-32, finitura e elettroplata

Velocità di formazione:massimo 15 m/min

Voltaggio: 380V/60HZ/3P (come richiesto)

Strada di trasmissione:

Catene doppie + supporto per l'estremità dell'albero

Cambiamento delle dimensioni: automaticamente dal PLC

C e Z cambiamento di purling:In manuale

Materiale di rotolamento: Cr12, foro interno lavorato con precisione dopo trattamento termico al vuoto

Tecnologia di lavorazione: lavorazione CNC seguita da trattamento termico fino a HRC58-60, lavorazione di precisione

Materiale dell'albero: 40Cr (diametro 90/diametro 75)

Tecnologia di lavorazione: trattamento di smorzamento e temperatura HRC28-32 dopo lavorazione CNC e quindi tornitura fine e galvanoplastica

Questa parte è destinata alla fabbricazione di costole in M purline

Larghezza e altezza regolabili.

Azionare il servomotore dell'azionamento principale 68 kW

Potenza della stazione idraulica di perforazione e taglio 15KW + raffreddatore d'aria

Capacità del serbatoio di carburante 300 litri

Scaline di saldatura per foratura e taglio

Origine dei componenti principali Ricerca di olio di valvola solenoide YucI

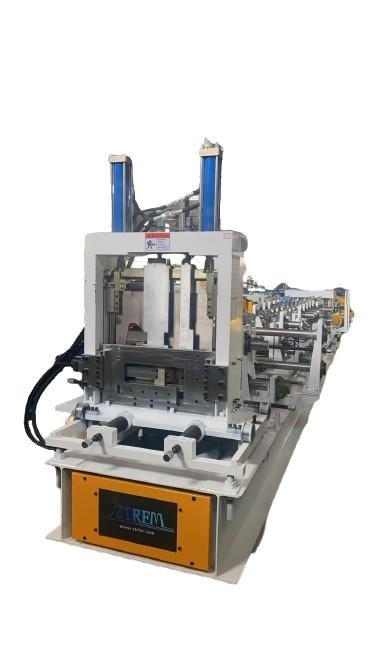

Sistema di taglio idraulico

Materiale della lama:Trattamento di spegnimento Cr12mov

Misurazione della lunghezza:misurazione automatica con codificatore, tolleranza di lunghezza di 1 mm/3 m

È possibile regolare manualmente il tagliatore per tagliare diverse dimensioni di c/z purlin. Non è necessario cambiare nuova lama e questo tagliatore è facile da usare.

Per perforare e tagliare si usa lo stesso serbatoio idraulico.

Volume del serbatoio:300 litri

Olio idraulico:46#

Potenza della stazione idraulica:15 kW + raffreddatore d'aria

Sistema di controllo PLC

Il sistema di controllo

1 controllo informatico+sistema di controllo intelligente+software di input rapido di produzione può importare rapidamente i dati di produzione da un'unità flash USB o trasferire da remoto i dati originaliSistema Windows

Casella di ricambio: 1 (montata al centro del rack)

Controller esterno: 1 (può facilmente controllare avanti e indietro durante i processi di produzione e di debug)

Origine degli accessori principali: PLC (Panasonic, Giappone), controllo del computer, relè (Couton), interruttore di prossimità (Autonex, Corea del Sud), codificatore di lunghezza (Omron, Giappone)

Tabella ricevuta

Lunghezza: 6 metri

Il corpo del telaio è saldato con acciaio canale e acciaio angolare, e il rullo è installato sulla superficie
