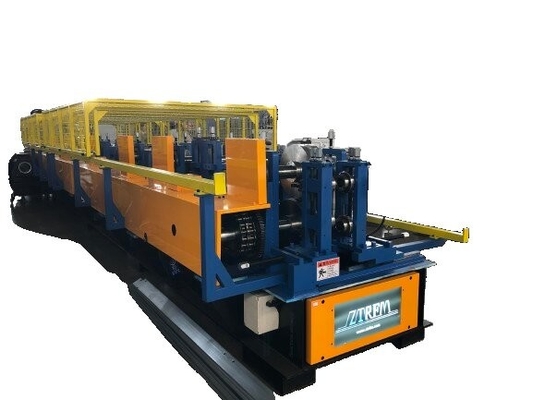

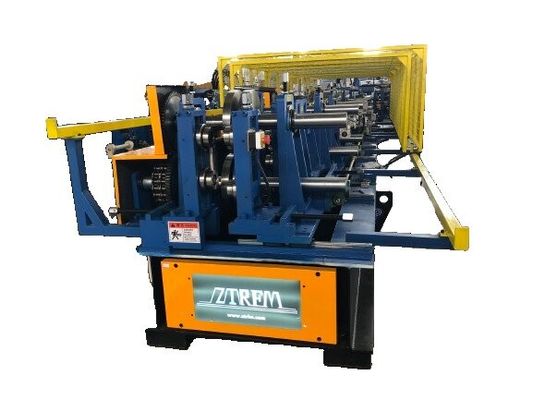

76.2-127mm Customisable Cz Purlin Machine per la sezione in acciaio

76.2-127mm CZMacchine per la formazione di rotoli di purlino

Nel campo della costruzione e della produzione, l'acciaio CZ è sempre più ampiamente utilizzato, e la macchina in acciaio Cangzhou Zhongtuo CZ con le sue prestazioni e la tecnologia eccezionali,è diventata la scelta di fiducia di molte imprese.

La macchina in acciaio CZ prodotta da Cangzhou Zhongtuo utilizza la tecnologia di piegatura a freddo.Durante questo processo, ogni processo di compressione dei rulli è rigorosamente progettato e calibrato per garantire un'elevata precisione di controllo delle dimensioni e della forma dell'acciaio CZ.La tecnologia avanzata di modellazione garantisce che la forma della sezione trasversale dell'acciaio sia ordinata e che la superficie sia piatta, senza onde o pieghe evidenti, migliorando efficacemente la qualità e l'aspetto del prodotto,e può soddisfare i severi requisiti di costruzione di alto livello e progetti industriali per la qualità delle sezioni in acciaio.

Parametri di base delle materie prime e dei prodotti

Tabella delle dimensioni della sezione in acciaio dell'allegato 1.C

Tabella delle dimensioni della sezione in acciaio dell'elenco 2.Z

Dimensione del profilo Z ((inch)	Dimensione del profilo Z (mm)	Spessore (Inchi)	Spessore ((mm)	Lunghezza del profilo Z ((m)	Velocità (m/min)
4 per 1,5 per 0.75	101.6 x 38.1 x 19.05	0.0598	1.51	6 metri	35
4 per 1,5 per 0.75	101.6 x 38.1 x 19.05	0.0747	1.9	6 metri	35
4 per 1,5 per 0.75	101.6 x 38.1 x 19.05	0.1046	2.66	6 metri	30
4 per 1,5 per 0.75	101.6 x 38.1 x 19.05	0.1345	3.5	6 metri	25
4×2,0×0.75	101.6 x 50.8 x 19.05	0.0598	1.51	6 metri	35
4×2,0×0.75	101.6 x 50.8 x 19.05	0.0747	1.9	6 metri	35
4×2,0×0.75	101.6 x 50.8 x 19.05	0.1046	2.66	6 metri	30
4×2,0×0.75	101.6 x 50.8 x 19.05	0.1345	3.5	6 metri	25
5 per 2,0 per 0.75	127 per 50,8 per 19.05	0.0598	1.51	6 metri	30
5 per 2,0 per 0.75	127 per 50,8 per 19.05	0.0747	1.9	6 metri	30
5 per 2,0 per 0.75	127 per 50,8 per 19.05	0.1046	2.66	6 metri	25
5 per 2,0 per 0.75	127 per 50,8 per 19.05	0.1345	3.5	6 metri	20

一,Macchine idrauliche da 10 tonnellate con carrello
1.	Portamento		10 t
2.	Installare il diametro interno della bobina		508 mm
3.	L'albero del codificatore aperto si stringe		Stretta idraulica, gamma di stretta di 480-530 mm
4.	Larghezza massima del volume		Max 300 mm
5.	Braccio di pressione		Braccio a pressione pneumatica, per assicurare che il materiale laminato non sia allentato
6.	Spostiamoci.		Con il sostegno
7.	Testa della pala e taratura		Equipaggiato con testa di pala e livellamento, aggiungere la frizione di alimentazione, dopo il rilascio della frizione
二"Formando un ospite"

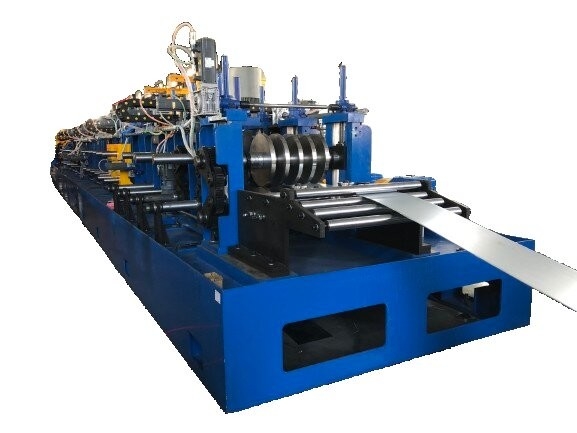

1.	Consegna e taratura dei materiali		Materiale per mangimi: rulli per mangimi e rulli guida
			Rotoli piatti: tre verso l'alto e quattro verso l'alto, complessivamente 7 rotoli piatti.
2.	Formazione		Base dell'apparecchiatura: saldatura di lamiere di acciaio
			Struttura del motore principale dell'apparecchiatura: arco commemorativo in ghisa, modello 140
			Capo e dadi dei cuscinetti: cromati
			Altre voci:
			Materiale del rullo: Cr 12, lavorazione CNC dopo trattamento termico a HRC 58-60, tornitura fine
			Materiale dell'asse: 40 Cr
			Diametro dell'asse: 70 / 95 mm
			Modalità di trasmissione: cambio
			Velocità: circa 20-40 m / min
			Motore principale: 30 kw * 2 serie, motore di conversione di frequenza CA Siemens
			Reduttore: serie K
			Potenza del motore di regolazione delle dimensioni: 2*1.5kw+2.2kw, servomotore Siemens V90
			Regolazione del vuoto dei rulli di spessore diverso: 8*0,75kw (secondo il progetto effettivo)
			Diritta: assicurare la qualità del prodotto finito

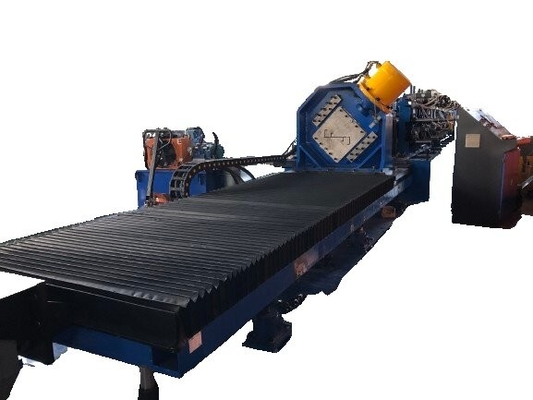

			Taglio idraulico: taglio di tracciamento, torsione di 45 gradi, nessun spreco, un modello, un paio di lame
			Materiale di taglio: Cr12 mov
			Sistema di raffreddamento: sistema di lubrificazione di raffreddamento dell'acqua, con serbatoio dell'acqua e pompa, aggiungere lo schermo filtro al serbatoio dell'acqua per evitare che i detriti dell'acqua entrino nel serbatoio dell'acqua e bruciare la pompa
			Voltaggio: 460V, 60 Hz, 3 ore, (secondo le esigenze del cliente)
三Sistema idraulico
1.	Modello di lavoro			Taglio idraulico
2.	Potenza			11 kW, aria fredda
3.	Valvole elettromagnetiche			Distretto
四Sistema di controllo PLC
1.	Marchio PLC			Marchio Siemens
2.	Marca del touch screen			Marchio Siemens
3.	Trasformatori di frequenza			Marchio Siemens
4.	Contatore			OMRON
5.	apparecchi a bassa tensione			Da Siemens o Schneider
6.	Lingua di funzionamento			Cinese e inglese (supporto per la personalizzazione di altre lingue)
7.	Armadio di controllo			Un armadietto elettrico, una console di comando
8.	Funzione			È possibile impostare la quantità di ordine, cambiare la lunghezza e la lunghezza e altre attrezzature.
五"Automatica impilazione"
1.	La lunghezza del materiale	Il più lungo è di 6 metri.
2.	Quantità	1 set
3.	Direzione	Lungo, come mostrato nelle immagini
4.	Funzione	1. alimentazione automatica e palletizzazione 2Dopo che un piccolo lotto è stato completato, fascialo una volta con la fascia di nylon e poi spostati in un'altra stazione.Devi impacchettarlo due volte.! ((Solo per il tipo C)
六"Accessorio"
- No, no, no.	Nome				Quantità
1	Interruttore per il limite di superamento				2 set
2	tubi idraulici				1 set
3	Relai elettrico				2 set
4	Armadio degli attrezzi				1 set
